XY趋势图

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  XY趋势图的作用：根据连续的寄存器值，来实时绘制趋势图。

  详情可以参考 趋势图 相关属性参数。

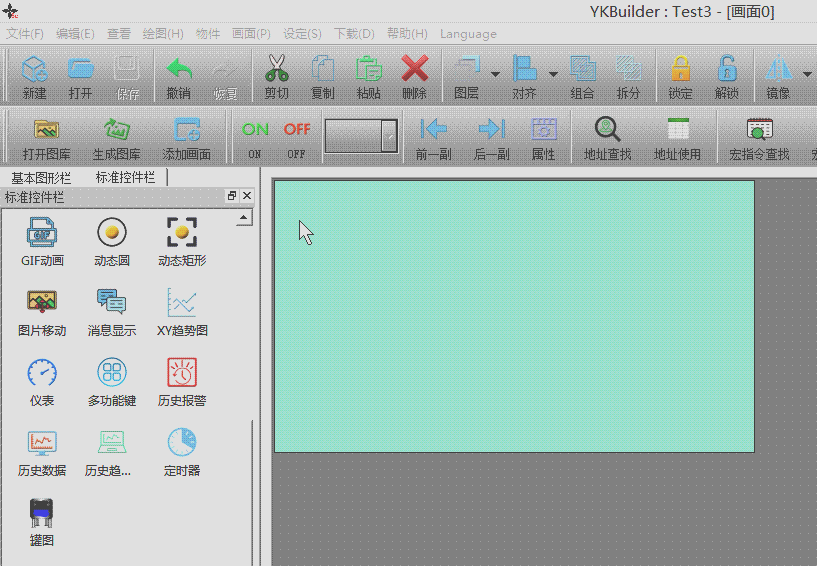

  1、点击标准控件栏中的“XY趋势图”，在右侧绘图区点击左键即可添加图形，如下图：

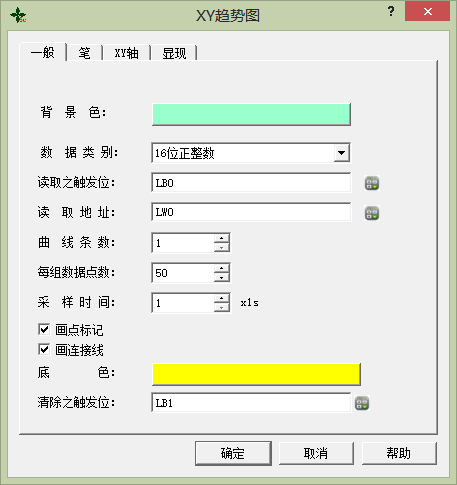

  2、双击后即可设置该按钮的属性及功能，如下图：

提示:
  XY趋势图每一组曲线占用2个连续地址，如果为16位的内部寄存器LW0，那么将采集LW0、LW1。 LW0表示画笔1的X坐标，LW1表示画笔2的Y坐标，LW2表示画笔2的X坐标，LW3表示画笔2的Y坐标，依次类推。

  详情可以参考 趋势图 相关属性参数。



  3、下面为离线模拟运行效果图，如下图：






详细的参数请参阅 深圳中达优控官网 技术参数
