深圳中达优控 —— 标准控件 —— 趋势图


趋势图

  示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

  趋势图的作用:显示趋势图的功能,一般用来做温度、压力等实时的趋势图。

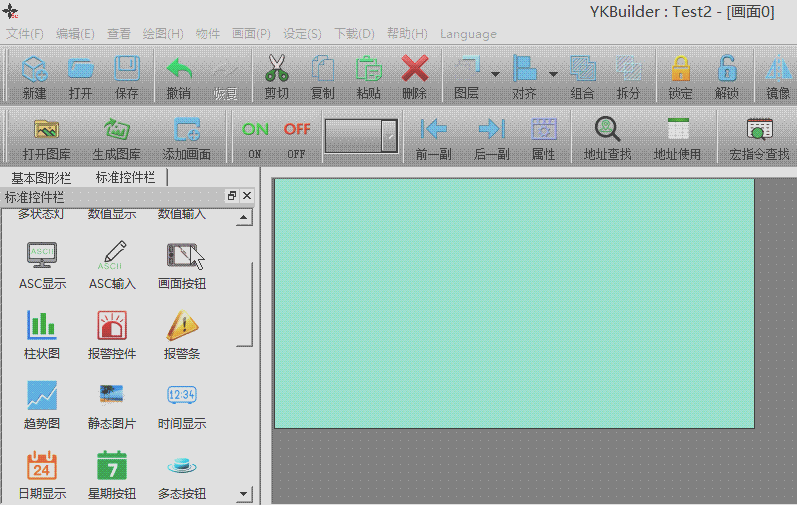

  1、点击标准控件栏中的“趋势图”,在右侧绘图区点击左键即可添加图形,如下图:

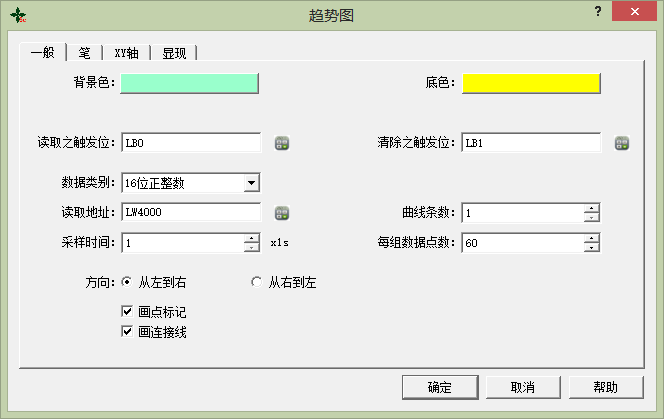

  2、双击后即可设置该按钮的属性及功能,如下图:


背景色:
  当用户需要改变背景色时,单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。

底色:
  当用户选择有边框的外形时,单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

读取之触发位:
  所关联的触发位PLC地址,即当此地址触发为1的时候,趋势图才开始显示,上图为LB0( 内部寄存器 )的地址。

清除之触发位:
  所关联的清除位PLC地址,即当此地址触发为1的时候,趋势图将清除曲线记录,上图为LB1( 内部寄存器 )的地址。

读取地址:
  所关联的PLC地址,根据上述所选择的功能,来显示对应的寄存器数值,上图为LW4000( 内部寄存器 )秒针的地址;曲线条数为1且为16位则只读取LW4000,如果曲线条数为2且为16位则读取LW4000、LW4001两个连续的地址。


数据类别 —— 16位正整数:
  所占长度16位,即16个bit位,正整数(无符号整数),范围在0 至 65535

数据类别 —— 32位正整数:
  所占长度32位,即32个bit位,正整数(无符号整数),范围在0 至 4294967295

数据类别 —— 16位整数:
  所占长度16位,即16个bit位,整数(有符号整数),范围在-32767 至 32767

数据类别 —— 32位整数:
  所占长度32位,即32个bit位,整数(有符号整数),范围在-2147483647 至 2147483647

数据类别 —— 16位BCD正整数:
  所占长度32位,即32个bit位,整数(有符号整数),范围在0 至 9999

数据类别 —— 32位BCD正整数:
  所占长度32位,即32个bit位,整数(有符号整数),范围在0 至 99999999

数据类别 —— 32位BCD正整数:
  所占长度32位,即32个bit位,整数(有符号整数),范围在0 至 99999999

数据类别 —— 32位浮点数:
  所占长度32位,即32个bit位,整数(有符号整数),范围取决于精度变化而变化


曲线条数:
  需要显示的曲线条数,最小1条,最大8条。

采样时间:
  采集的间隔时间,默认为1秒,时间越短趋势图刷新速度越快。

每组数据点数:
  横轴累计显示的数据点数,点数越大,表明显示的时间段越长,默认60点。

方向 —— 从左到右:
  趋势图上面的曲线,显示的方向,将从左至右显示。

方向 —— 从右到左:
  趋势图上面的曲线,显示的方向,将从右至左显示。

画点标记:
  趋势图上面的曲线,是否以画点的方式显示。

画线标记:
  趋势图上面的曲线,是否以画线的方式显示。

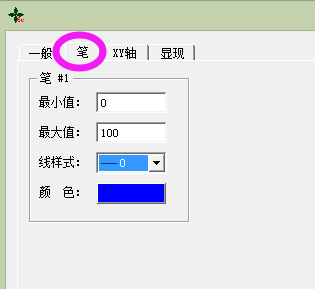

  调整曲线的画笔属性,最小1条,最大8条。

笔 —— 最小值:
  当前曲线序号的画笔范围的最小值。

笔 —— 最大值:
  当前曲线序号的画笔范围的最大值。

笔 —— 线条样式:
  当前曲线序号的画笔的线条样式。

笔 —— 线条样式:
  当前曲线序号的画笔的线条颜色。

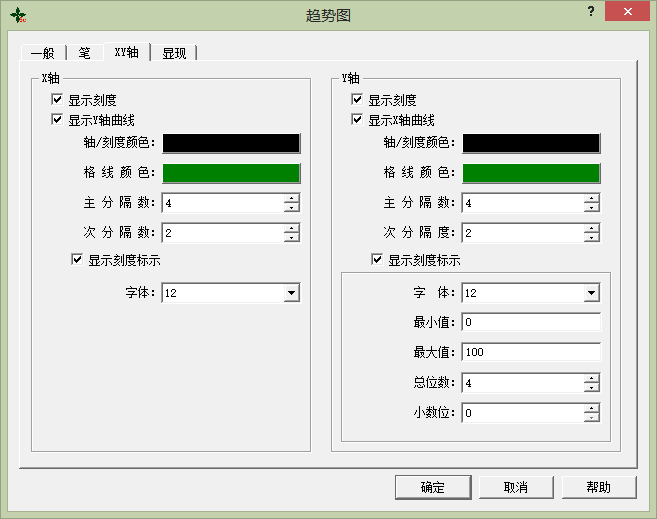

XY轴:
  修改X或Y轴属性风格。

XY轴 —— X轴 —— 显示刻度:
  是否显示X轴的刻度。

XY轴 —— X轴 —— 显示Y轴曲线:
  是否显示Y轴曲线。

XY轴 —— X轴 —— 轴/曲线颜色:
  调整X轴/曲线颜色。

XY轴 —— X轴 —— 格线颜色:
  调整X轴格线颜色。

XY轴 —— X轴 —— 主分隔数:
  将X轴分割多少个主要刻度数(大刻度个数)。

XY轴 —— X轴 —— 次分隔数:
  将X轴分割多少个次要刻度数(小刻度个数)。

XY轴 —— X轴 —— 显示刻度标示:
  是否显示X轴刻度标示。

XY轴 —— X轴 —— 字体:
  X轴刻度标示的字体大小。


XY轴 —— Y轴 —— 显示刻度:
  是否显示Y轴的刻度。

XY轴 —— Y轴 —— 显示X轴曲线:
  是否显示X轴曲线。

XY轴 —— Y轴 —— 轴/曲线颜色:
  调整Y轴/曲线颜色。

XY轴 —— Y轴 —— 格线颜色:
  调整Y轴格线颜色。

XY轴 —— Y轴 —— 主分隔数:
  将Y轴分割多少个主要刻度数(大刻度个数)。

XY轴 —— Y轴 —— 次分隔数:
  将Y轴分割多少个次要刻度数(小刻度个数)。

XY轴 —— Y轴 —— 显示刻度标示:
  是否显示Y轴刻度标示。

XY轴 —— Y轴 —— 字体:
  Y轴刻度标示的字体大小。

XY轴 —— Y轴 —— 最小值:
  Y轴刻度标示的最小值。

XY轴 —— Y轴 —— 最大值:
  Y轴刻度标示的最大值。

XY轴 —— Y轴 —— 总位数:
  Y轴刻度标示的总位数。

XY轴 —— Y轴 —— 小数位:
  Y轴刻度标示的小数位数。


显现:
  请参考"显现"相关文档,点击此处查看

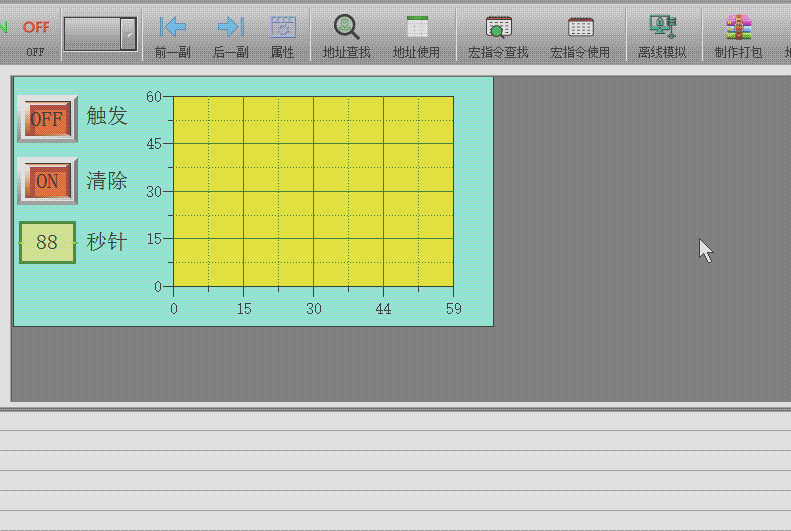

  3、下面为离线模拟运行效果图,如下图:






详细的参数请参阅 深圳中达优控官网 技术参数
