一机多屏

 YKHMI系列触摸屏可以支持以MODBUS协议为通信协议的PLC的“一机多屏”的连接方式。所有的触摸屏一台连着一台, 第一台触摸屏与PLC连接。可以把所有的触摸屏都设为【从站】,PLC做【主站】,双击工程管理器上的“com1连接”, 弹出通信口属性设置窗口,在窗口的“一般”选项内设备服务项上选择Modbus RTU,右边选择Modbus RTU YKve即可; 也可以把和PLC相连接的第一台触摸屏设置为【主站】,PLC和其他的触摸屏设置为【从站】, 所以第一台触摸屏在通信口属性设置时,需在设备服务项上选择Modbus RTU,右边选择Modbus RTU Mster,并且需在该窗口的 参数选项内把模式改为扩展模式,并分配好触摸屏地址。这样,做【从站】的触摸屏,即使不与PLC直接相连的触摸屏就可以 通过第一台触摸屏来获得PLC的数据。两种方式中只有【主站】能和【从站】进行通讯,【从站】之间不能相互通讯。



一机多屏

一、PLC做【主站】,所有的触摸屏做【从站】时:

1. 连接PLC的通信口为RS232,连接方式和系统设置如下图所示:







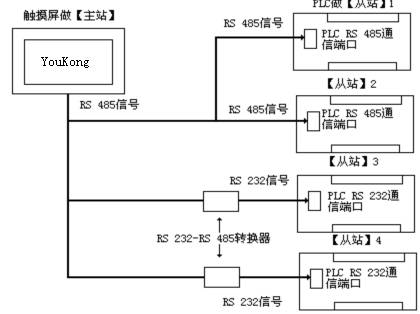

2. 连接PLC的通信口为RS 485,连接方式如下图4所示:

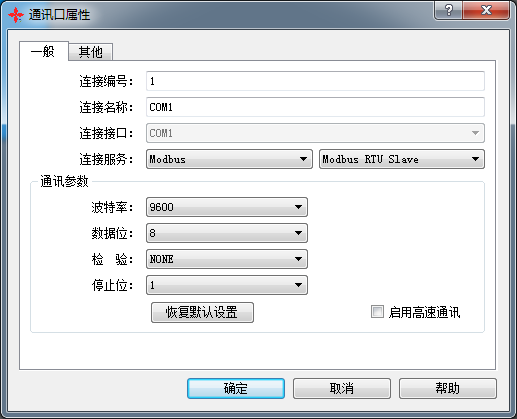

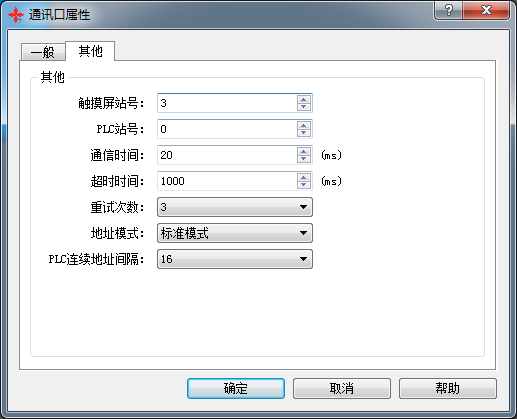

PLC的通信端口为RS 485时,由于触摸屏都是做【从站】,系统设置与通信口为RS 232时的设置一样,可以参照上面图2和图3所示来操作。 YKHMI系列触摸屏做【从站】的时候,最多可以连接255个触摸屏,但须注意的是连接的触摸屏的数目超过一定的额度时,响应的速度可能会变慢。

二、第一个触摸屏做【主站】,PLC和其他的触摸屏做【从站】时:

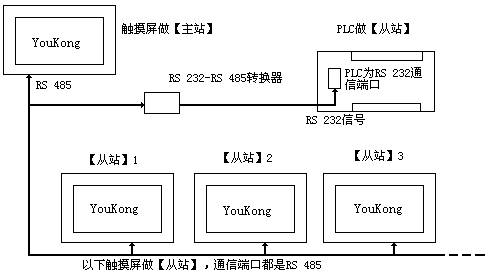

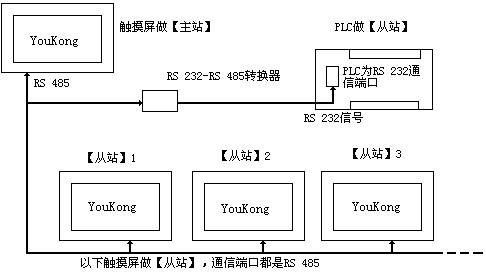

连接PLC的通信口为RS 232,连接方式和做【主机】的系统设置如下图5所示:






做从站的触摸屏的系统设置可以参照图2和图3所示来操作。
由于RS232无法支持多点(multi-drop)的连接方式,所以当“一机多屏”中的PLC没有支持RS485端口时,必须配置通讯适配器把RS485信号转换成为RS232信号才能连接。


当在“一机多屏”中选择YKHMI系列触摸屏做为主站的时候,做主站的触摸屏的地址模式必须选择为“扩展模式”。




详细的参数请参阅深圳中达优控官网技术参数
