深圳中达优控 —— 宏指令 —— 试机例程 - 控制背景灯


试机例程 - 控制背景灯

  控制背景灯 —— 示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

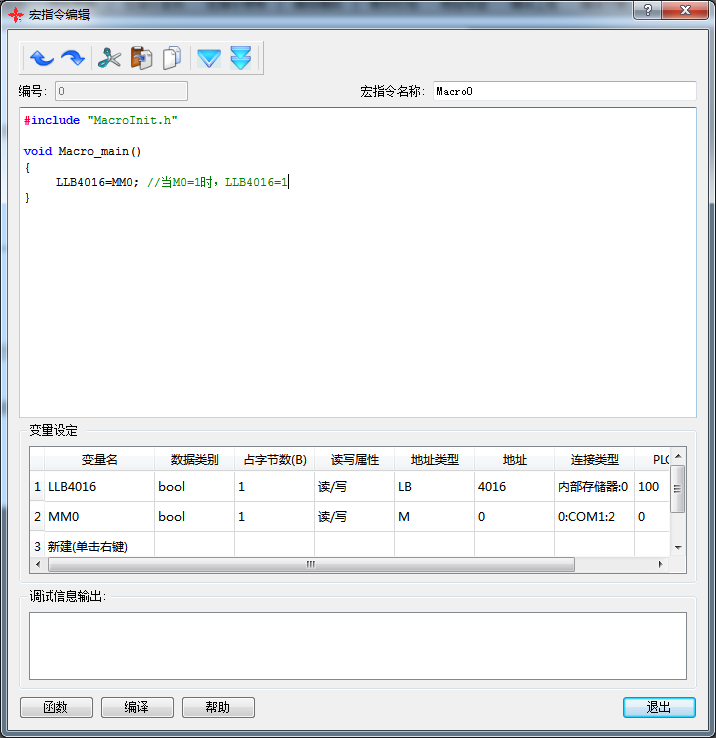

通过宏指令,通过PLC控制触摸屏背景灯的开关。

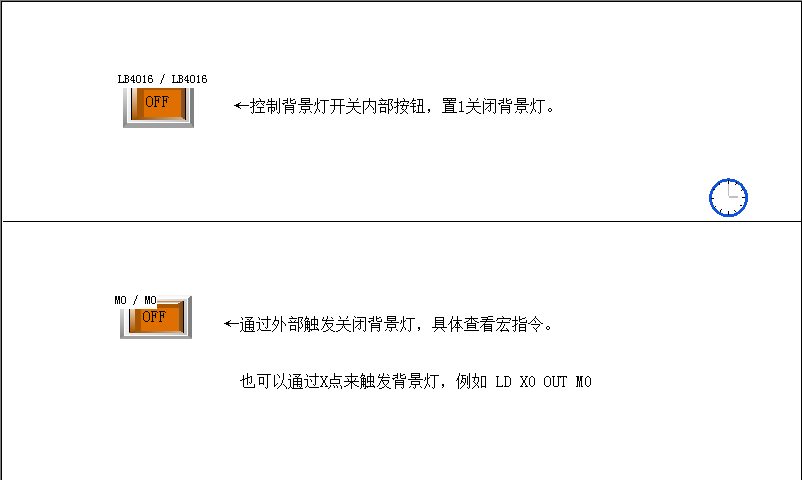

如例程所示,可以直接点击LB4016的按钮来控制背景灯,也可以通过宏指令来间接控制背景灯。







运行后,当M0置ON的时候,LB4016也置ON,背景灯灭。

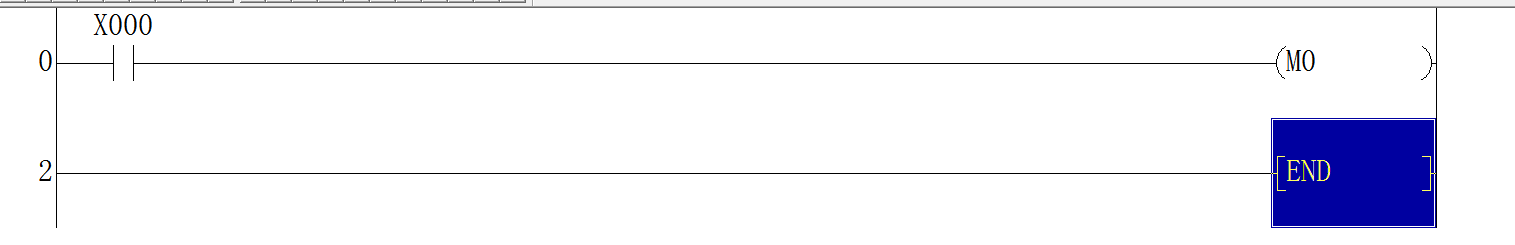

同时,也可以通过梯形图来控制M点进而实现外部输入控制背景灯,如下图所示。当X置ON,那么M0置ON,进而LB4016置ON。





提示:宏指令无法模拟,需要下载至触摸屏或一体机运行。 更多资料文档与教程: 百度云盘下载

详细的参数请参阅 深圳中达优控官网 技术参数
