试机例程 - 走马灯效果

  走马灯效果 —— 示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

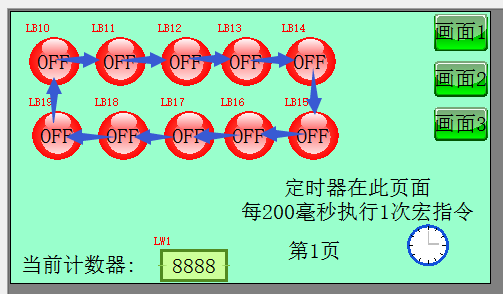

  原理:屏幕上绘制10个 位指示灯 地址依次为LB10 - LB19共绑定10个 内部寄存器LB位地址 ,用内部寄存器LW1地址每次自加1,最大加到10则为0,最后比较LW1的值分别设定哪一个LB灯灯,而循环每200毫秒执行一次,这样的话10个灯将每秒依次亮一个。

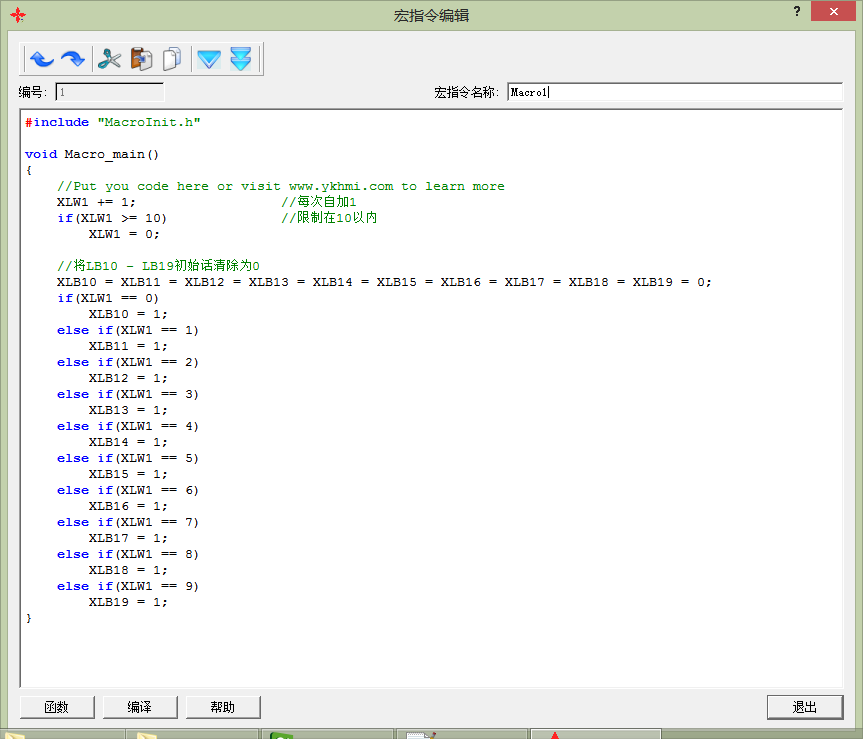

1、依次点击主菜单上面的,设定/宏编辑器,新建(CTRL+N),即可创建一个宏指令,如下图所示。




2、变量关联XLB10 - XLB19分别对应内部地址LB10至LB19、XLW1对应内部寄存器LW1,运行后将按蓝色箭头循环滚动。
