深圳中达优控 —— 宏指令 —— 位或字元件赋值关联PLC
位或字元件赋值关联PLC
宏指令修改位地址状态 —— 示例程序下载:
此处点右键/目标另存为
更多资料文档与教程：
百度云盘下载
配合定时器在画面1中，定时触发宏指令，每1.5秒执行一次。

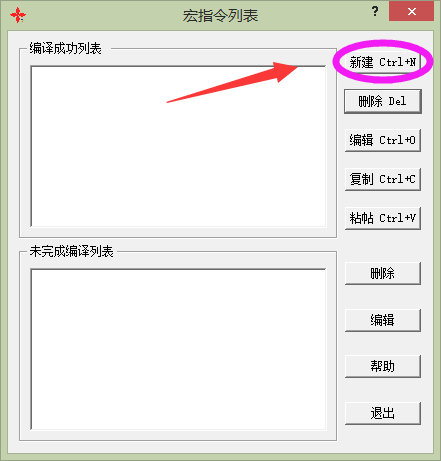

1、依次点击主菜单上面的，设定/宏编辑器，新建(CTRL+N)，即可创建一个宏指令，如下图所示。

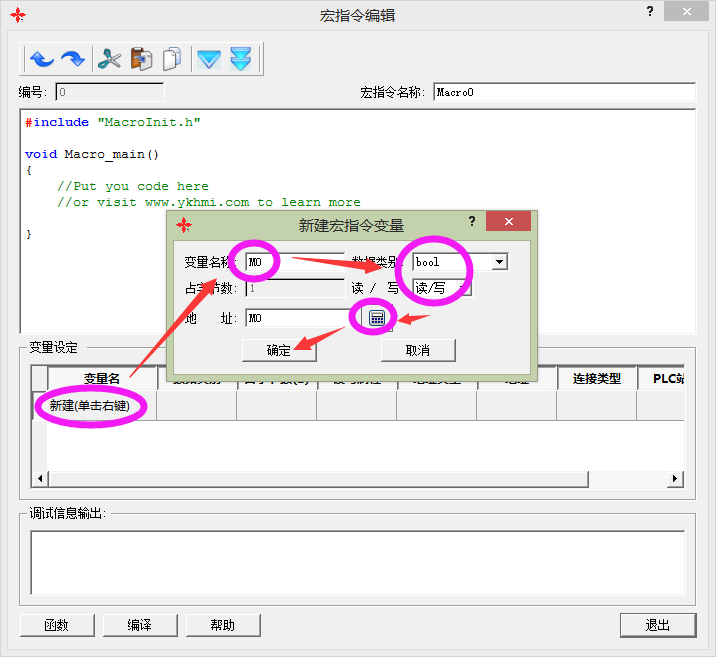

2、变量参数设定。
A. 变量名称
表示代码中使用到的变量名，如果未定义的变量名将导致编译错误；
B. 数据类别
表示变量的数据类型，参考
C语言语法基础 —— 数据类型
C. 占用字节
表示变量占用的字节大小，请注意运算长度防止溢出；
D. 读写属性
表示变量内存属性，只读的无法赋值操作(即无法放在等于号左边)；
E. 地址
表示变量所关联的PLC地址，请注意占用字节大小，三菱台达D区默认为16位；

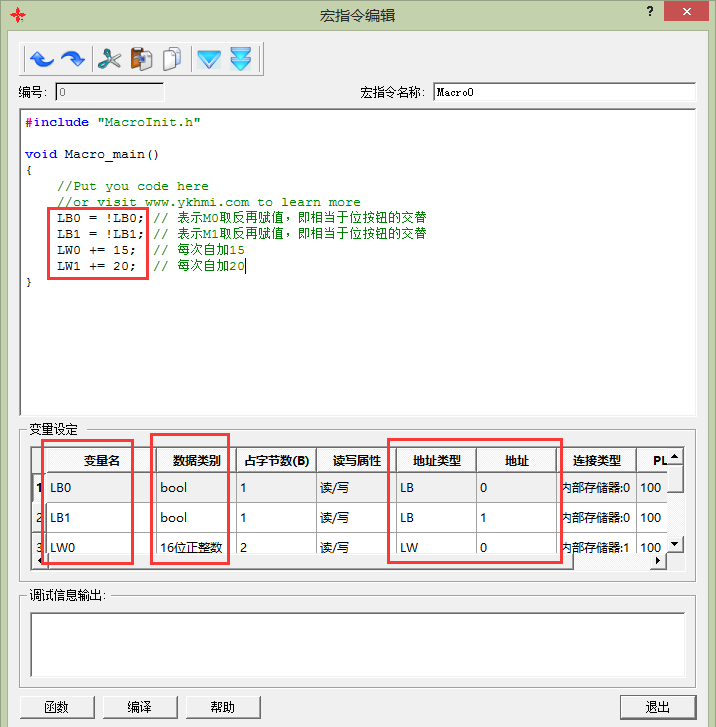

2、如下图所示，添加LB0、LB1、LW0、LW1四变量，下面的代码表示触发宏指令时，LB0、LB1分别取反再赋值，即相当于位按钮的交替功能；
而LW0每次触发自加15，LW1每次触发自加20。
