深圳中达优控 —— 标准控件 —— 多功能键
多功能键
示例程序下载：
此处点右键/目标另存为
更多资料文档与教程：
百度云盘下载
多功能键的作用：一个按钮将对应多个功能，例如：置位线圈、复位线圈、线圈交替、线圈点动、
画面跳转、设置寄存器数据、用户手动输入数值设寄存器等等；

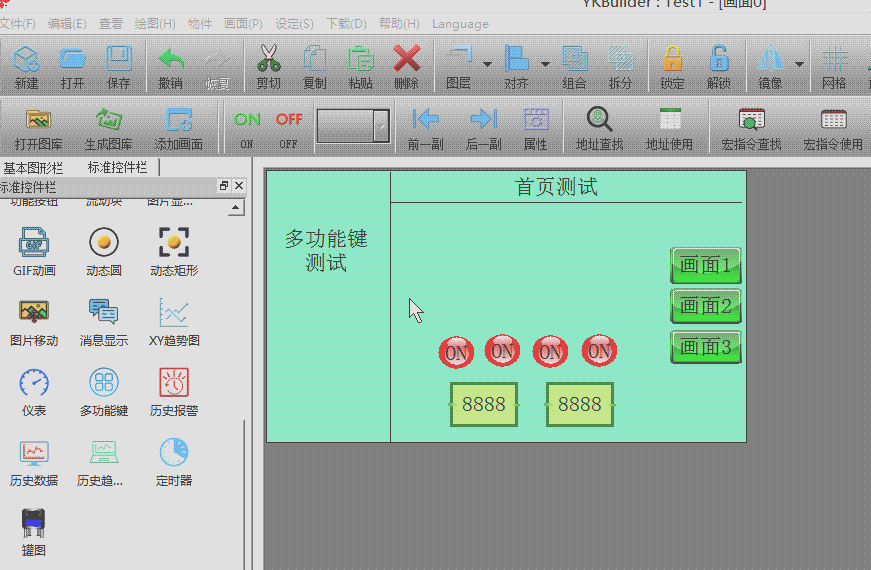

1、点击标准控件栏中的“多功能键”，在右侧绘图区点击左键即可添加图形，如下图：

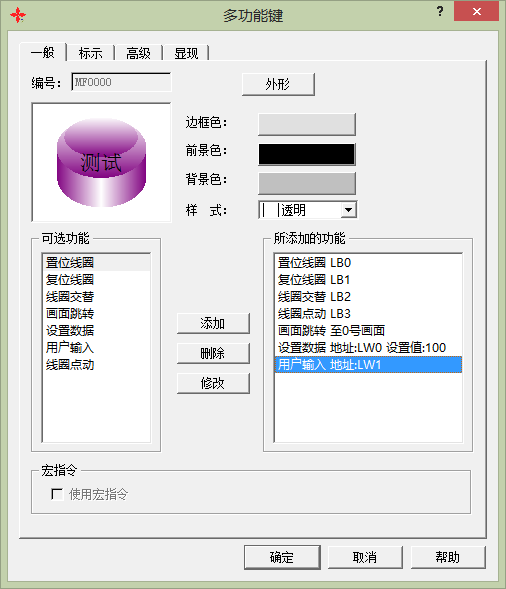

2、双击后即可设置该按钮的属性及功能，如下图：
一般:
包含控件功能参数，以及PLC关联的地址。
外形:
点击外形按钮，即可以弹出外形对话框，在该对话框中，只要你单击你想要的外形图形，就可以选择你所需要的外形，如果"样式"选透明，则外形参数就无效了。
状态:
显现状态0或1的预览图，分别显现与设置两种状态的属性(比如外形、图片、文字等)。
边框色:
当用户选择有边框的外形时，单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。
前景色:
当用户需要改变前景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的前景颜色
（仅当在选择了过渡样式的时候，前景色才能发挥作用）
前景色和背景色之间形成对比过渡，使控件更加的美观。
背景色:
当用户需要改变背景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。
样式:
击该下拉框，共有20多种样式供你选择，根据需要选择不同的样式可美化控件。
功能 —— 置位线圈:
选择“置位”功能，
单击该位按钮即可把内部线圈LB0的值置成1，即把连接设备的该写入地址置成ON状态，
并显示1/ON状态，
等同三菱或台达的指令
SET M0
功能 —— 复位线圈:
选择“复位”功能，
单击该位按钮即可把内部线圈LB1的值置成0，即把连接设备的该写入地址置成OFF状态，并显示0/OFF状态，
等同三菱或台达的指令
RST M0
功能 —— 线圈交替:
选择“交替”功能，若当前位按钮的状态为0/OFF时，当对位按钮进行触控操作，
触碰该位按钮，把内部线圈LB2的值置成1/ON;
若当前位按钮的状态为1/ON时，当对位按钮进行触控操作，触碰该位按钮，
把写入地址的值置成0/OFF;
状态随触碰依次交替变化，可以理解为原来的值是0则改为1，原来的值是1则改为0。
功能 —— 线圈点动:
选择“点动”功能，当对位按钮进行触控操作时，按住位按钮可把内部线圈LB3的值置成1/ON，
显示1/ON状态; 松开触碰时把所写入地址的值置成0/OFF，显示0/OFF状态，可以理解为按下为1，松开为0。
功能 —— 画面跳转:
控制画面跳转选项，比如首页、上一页、指定哪一页
功能 —— 设置数据:
选择“用户输入:”功能，当对按钮进行触控操作，按下按钮时将给指定寄存器设定一个预设的固定常数，
上图为内部寄存器LW0初始化为十进制的100。
功能 —— 用户输入:
选择“用户输入:”功能，当对钮进行触控操作，按下按钮时将弹出内置键盘输入数值给寄存器，
上图为内部寄存器LW1。
数据类别 —— 16位正整数:
所占长度16位，即16个bit位，正整数(无符号整数)，范围在0 至 65535
数据类别 —— 32位正整数:
所占长度32位，即32个bit位，正整数(无符号整数)，范围在0 至 4294967295
数据类别 —— 16位整数:
所占长度16位，即16个bit位，整数(有符号整数)，范围在-32767 至 32767
数据类别 —— 32位整数:
所占长度32位，即32个bit位，整数(有符号整数)，范围在-2147483647 至 2147483647
数据类别 —— 32位浮点数:
所占长度32位，即32个bit位，整数(有符号整数)，范围取决于精度变化而变化
标示 —— 文本:
修改按钮的文字属性。
比如字体、粗体、斜体、大小、相对位置等等属性，用户根据自己喜爱的风格做不同尝试。
标示 —— 图片:
修改按钮的图片属性。
可以选择系统图库或者外部文件，支持JPG、BMP、PNG等格式。
宏指令:
宏指令请参考相关文档，点击此处查看
高级 —— 触控有效与通知:
请参考"高级/触控有效与通知"相关文档，点击此处查看
显现:
请参考"显现"相关文档，点击此处查看

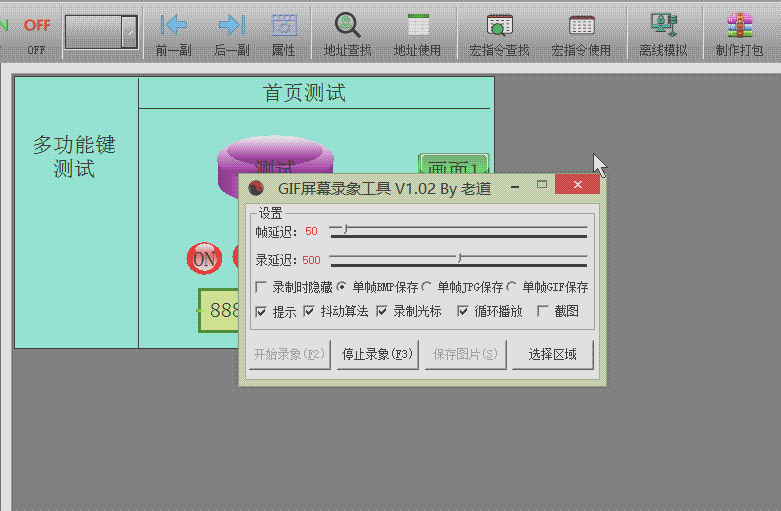

3、下面为离线模拟运行效果图，如下图：
