仪表

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  仪表的作用：根据寄存器值，来实时绘制一个仪表状态。

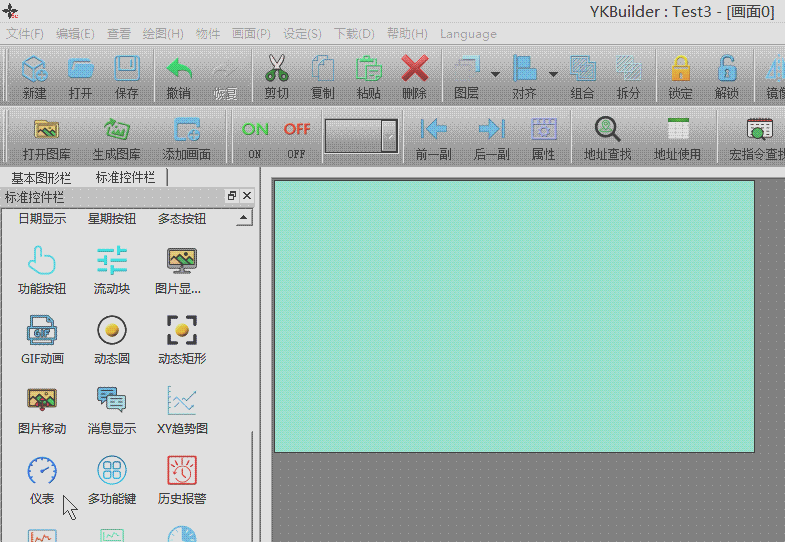

  1、点击标准控件栏中的“仪表”，在右侧绘图区点击左键即可添加图形，如下图：

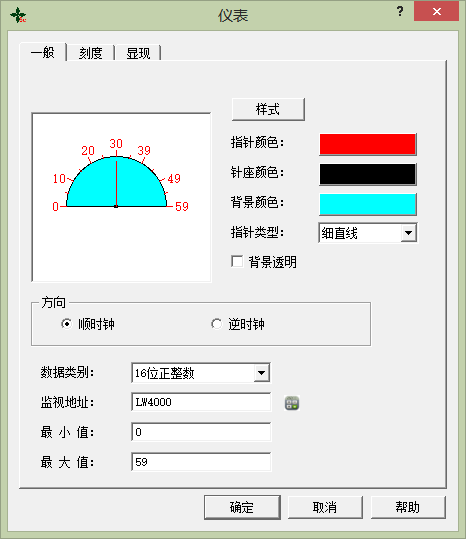

  2、双击后即可设置该按钮的属性及功能，如下图：

一般:
  包含控件功能参数，修改样式。

样式:
  修改仪表的风格。

样式:
  修改仪表的风格。

指针颜色:
  可改变指针的颜色。

针座颜色:
  可改变针座的颜色。

背景颜色:
  可改变仪表的背景颜色。

指针类型:
  可改变仪表的指针类型。

背景透明:
  可改变仪表背景色是否透明无色。

方向:
  用户可根据需要选择表针顺时针或者逆时针方向移动。

数据类别 —— 16位正整数:
  所占长度16位，即16个bit位，正整数(无符号整数)，范围在0 至 65535

数据类别 —— 32位正整数:
  所占长度32位，即32个bit位，正整数(无符号整数)，范围在0 至 4294967295

数据类别 —— 16位整数:
  所占长度16位，即16个bit位，整数(有符号整数)，范围在-32767 至 32767

数据类别 —— 32位整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在-2147483647 至 2147483647

数据类别 —— 32位浮点数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围取决于精度变化而变化

监视地址:
  所关联的PLC地址，根据上述所选择的功能，来显示对应的寄存器数值，上图为LW4000（ 内部寄存器秒针地址 ）。

最小值:
  当前仪表刻度上面所显示的最小值。

最大值:
  当前仪表刻度上面所显示的最大值。

显现:
  请参考"显现"相关文档，点击此处查看

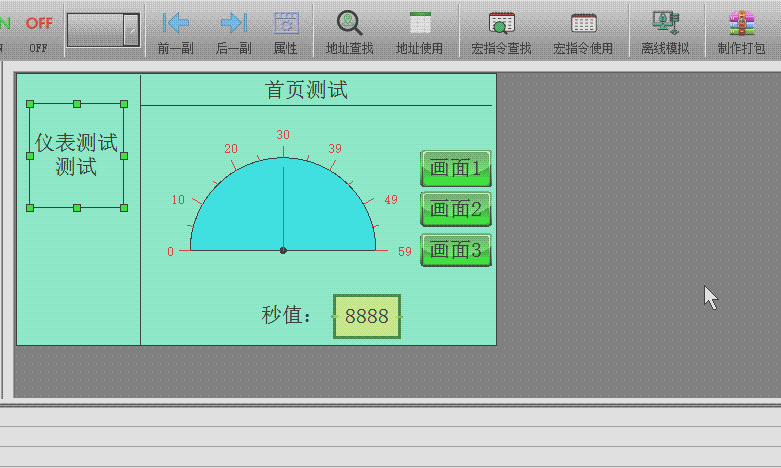

  3、下面为离线模拟运行效果图，如下图：






详细的参数请参阅 深圳中达优控官网 技术参数
