深圳中达优控 —— 标准控件 —— 动态圆

动态圆

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  动态圆的作用：根据寄存器数值动态移动图形的轨迹与大小变化。

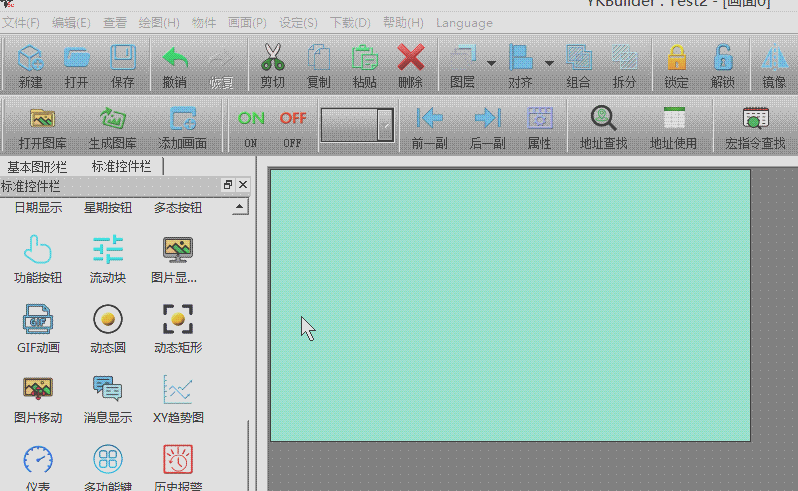

  1、点击标准控件栏中的“动态圆”，在右侧绘图区点击左键即可添加图形，如下图：

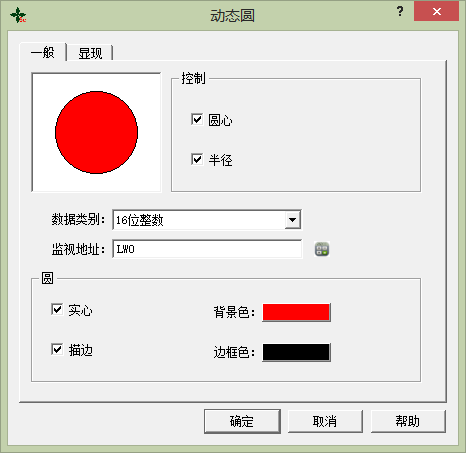

  2、双击后即可设置该按钮的属性及功能，如下图：

数据类别 —— 16位整数:
  所占长度16位，即16个bit位，整数(有符号整数)，范围在-32767 至 32767

数据类别 —— 32位整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在-2147483647 至 2147483647

监视地址:
  所关联的PLC地址，根据上述所选择的功能，来显示对应的寄存器数值，上图为LW0（ 内部寄存器 ）。

控制 —— 用户选择了圆心没有选择半径:
  圆只是圆心位置的改变而移动，而半径大小不变化。

控制 —— 用户选择了半径没有选择圆心:
  圆只是半径大小改变，而圆心位置不移动。

控制 —— 用户选择了半径又选择圆心:
  圆的半径不仅会随表示圆半径的监视地址的值变化，而且圆心也会随表示圆心x、y坐标的监视地址变化。



  上图所选地址为LW0（ 内部寄存器 ），圆心X坐标为LW0，圆心Y坐标为LW1，圆半径为LW2。

圆 —— 实心:
  当用户没有选择实心时，则该圆为空心圆，没有背景色。否则该圆为实心圆，背景色选项可更改圆的背景色。

圆 —— 背景色:
  更改圆的背景色。

圆 —— 描边:
  用户没有选择描边选项时，该圆没有变线，继而也不能改变边缘线的颜色。否则该圆是带边缘线的圆，边框色选项可改变边缘线的颜色。

圆 —— 边框色:
  更改圆的边框色。

显现:
  请参考"显现"相关文档，点击此处查看

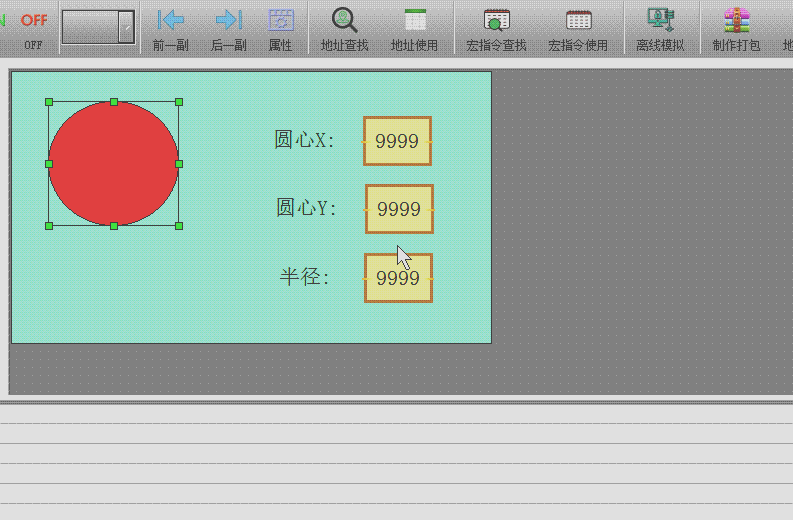

  3、下面为离线模拟运行效果图，如下图：






详细的参数请参阅 深圳中达优控官网 技术参数
