GIF动画

  示例程序下载： 此处点右键/目标另存为 （下载此例程后，需要修改GIF路径）

  更多资料文档与教程： 百度云盘下载

  GIF动画的作用：显示一个外部文件的GIF动画特效。

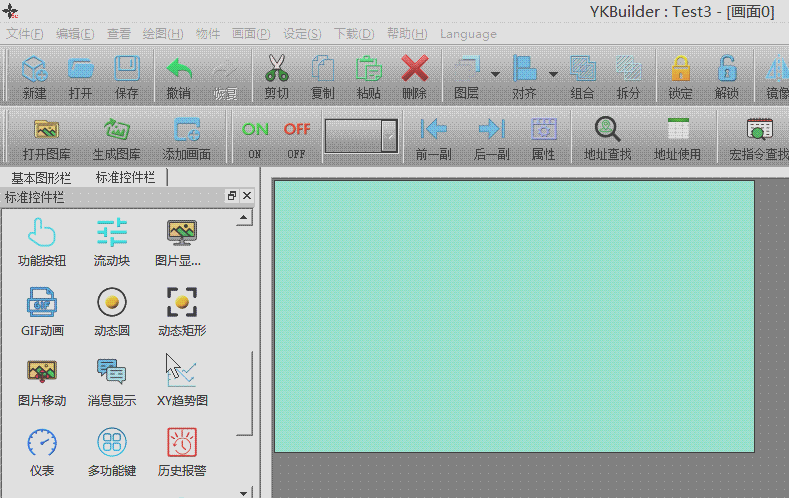

  1、点击标准控件栏中的“GIF动画”，在右侧绘图区点击左键即可添加图形，如下图：

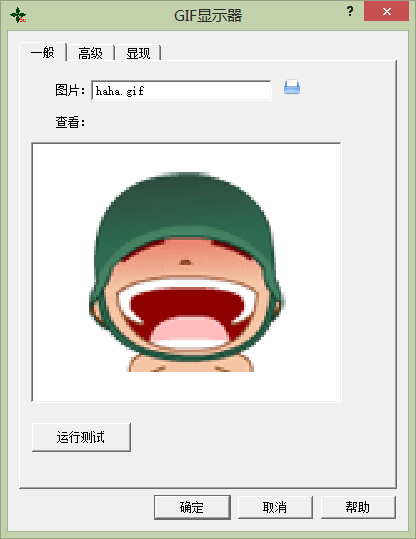

  2、双击后即可设置该按钮的属性及功能，如下图：



图片:
  选择本地电脑的磁盘中的任意GIF动画文件，最大支持32帧。

运行测试:
  运行GIF动画测试查看效果。

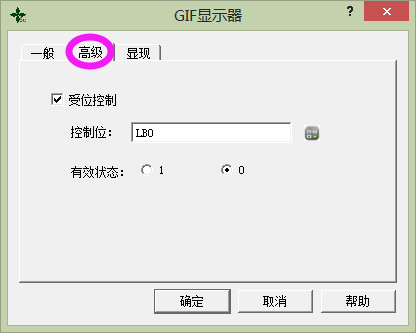

高级 —— 受位控制:
  如果勾选此参数，则GIF是否运行由关联的PLC地址的有效状态决定。例程中以内部寄存器LB0测试， 如果有效状态为0的时候，那么当LB0的值为0则GIF运行，如果为1则停止； 如果有效状态为1的时候，那么当LB0的值为1则GIF运行，如果为0则停止。

显现:
  请参考"显现"相关文档，点击此处查看

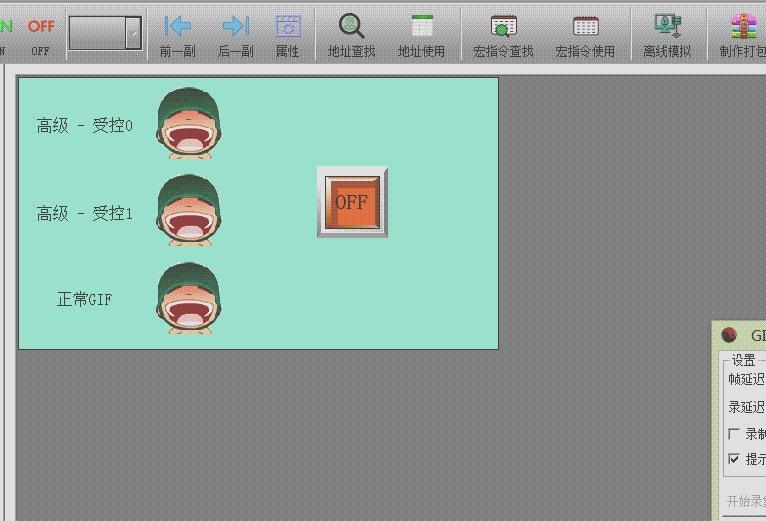

  3、下面为离线模拟运行效果图，如下图：






详细的参数请参阅 深圳中达优控官网 技术参数
