图片显示器

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  图片显示器的作用：根据PLC关联地址的数值，显示不同状态的按钮功能。 此功能与"多状态灯"有点相似之处，点击此处查看

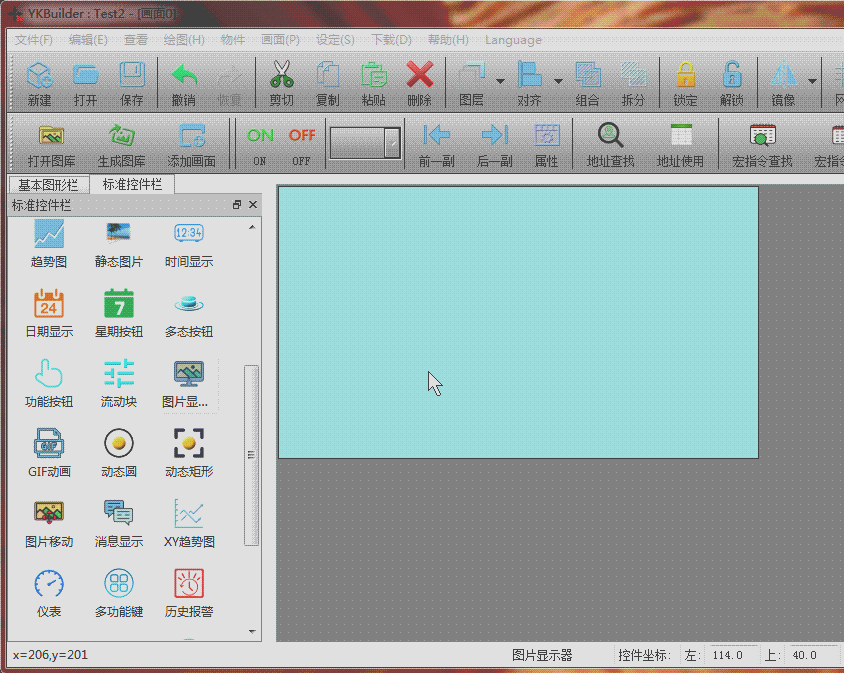

  1、点击标准控件栏中的“图片显示器”，在右侧绘图区点击左键即可添加图形，如下图：

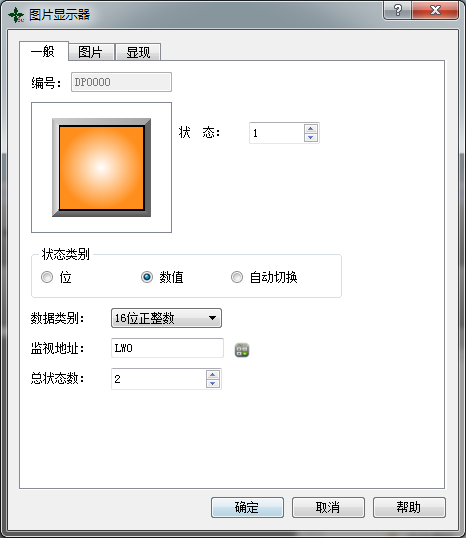

  2、双击后即可设置该按钮的属性及功能，如下图：

一般:
  包含控件功能参数，修改样式。

状态:
  显现状态2-32种状态的预览图，范围0-31。

状态类别 —— 位:
  所关联的PLC地址为位地址，只有两种状态，0或1。

状态类别 —— 数值:
  所关联的PLC地址为字地址，自行设定总状态数，最大32。

状态类别 —— 自动切换:
  根据设定的频率，依次轮流自动切换每一种状态图片。

数据类别 —— 16位正整数:
  所占长度16位，即16个bit位，正整数(无符号整数)，范围在0 至 65535

数据类别 —— 32位正整数:
  所占长度32位，即32个bit位，正整数(无符号整数)，范围在0 至 4294967295

监视地址:
  所关联的PLC地址，根据上述所选择的功能，来显示对应的寄存器数值，上图为LW0（ 内部寄存器 ）。

总状态数:
  该寄存器最大能显示的状态数量，范围在2 至 32

图片:
  修改按钮每个状态的图片属性。

  可以选择系统图库或者外部文件，支持JPG、BMP、PNG等格式。

显现:
  请参考"显现"相关文档，点击此处查看

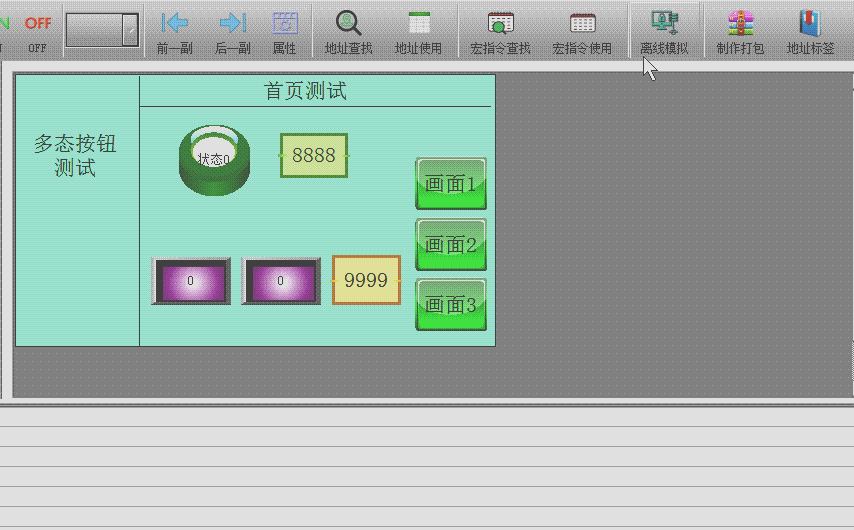

  3、下面为离线模拟运行效果图，如下图：
