深圳中达优控 —— 标准控件 —— 功能按钮
功能按钮
示例程序下载：
此处点右键/目标另存为
更多资料文档与教程：
百度云盘下载
功能按钮的作用：触摸屏内部功能按钮，例如：关背景灯、确认警报、重新启动、设置屏保时间、
写出配方到PLC、从PLC读取配方、设置时间日期、清除警报、前一个配方、后一个配方、当前配方保存、
报警控件警报上移、报警控件警报下移、报警控件警报下翻页、报警控件警报上翻页、坐标调校、
系统参数、更改用户等级、注销用户等级、触摸声音ON/OFF、报警声音ON/OFF、清除全部历史数据、
清空历史警报、HMI保护解锁、配方读取保存、人机保护密码设置、历史报警控件警报上移、
历史报警控件警报下移、历史报警控件警报下翻页、历史报警控件警报上翻页、历史数据上移、
历史数据下移、历史数据下翻页、历史数据上翻页。

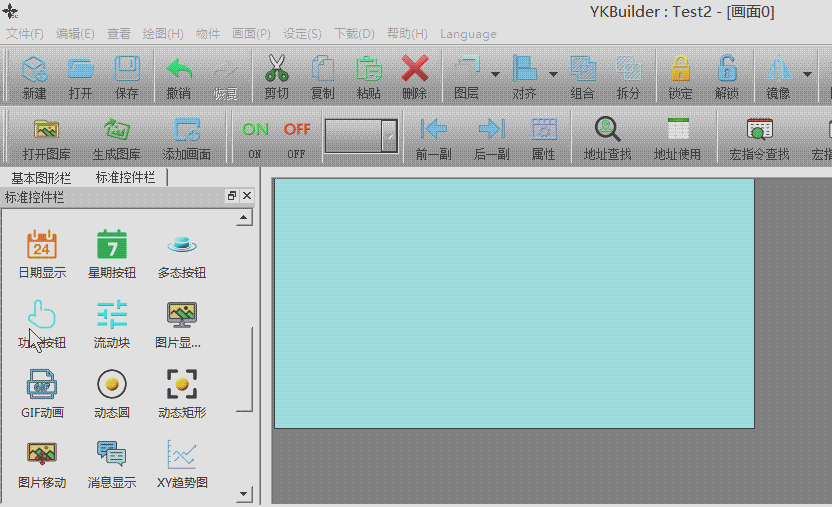

1、点击标准控件栏中的“功能按钮”，在右侧绘图区点击左键即可添加图形，如下图：

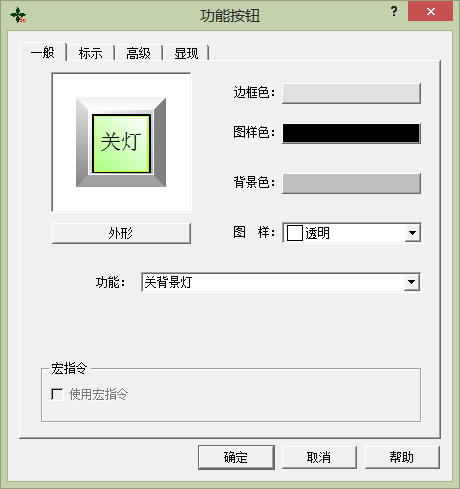

2、双击后即可设置该按钮的属性及功能，如下图：
一般:
包含控件功能参数，修改样式。
外形:
点击外形按钮，即可以弹出外形对话框，在该对话框中，只要你单击你想要的外形图形，就可以选择你所需要的外形，如果"样式"选透明，则外形参数就无效了。
边框色:
当用户选择有边框的外形时，单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。
图样色:
当用户需要改变前景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的前景颜色
（仅当在选择了过渡样式的时候，前景色才能发挥作用）
前景色和背景色之间形成对比过渡，使控件更加的美观。
背景色:
当用户需要改变背景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。
图样:
点击该下拉框，共有20多种样式供你选择，根据需要选择不同的样式可美化控件。
功能:
选择下面相应的功能。
功能 —— 关闭背景灯:
设置功能按钮功能为关闭背景灯。则在触摸屏上触碰该按钮可以关闭触摸屏的背景灯，
但是触摸屏仍然会正常工作。若要打开背景灯，只需在触摸屏的屏幕上任一位置触摸一下即可打开背景灯。
功能 —— 确认警报:
此功能暂未开放。
功能 —— 重新启动:
设置功能按钮功能为重新启动。则在触摸屏上触碰该按钮可以重新启动触摸屏。
功能 —— 设置屏保时间:
设置功能按钮功能为设置屏保时间，则在触摸屏上触碰该按钮可以进入触摸屏屏保时间的设置。
功能 —— 写出配方到PLC:
设置功能按钮功能为写出配方到PLC，则在触摸屏上触碰该按钮，
可以把当前触摸屏保存的配方参数写入到PLC或者其他连接设备的相应的连续的数据寄存器的地址上
（该地址为工程设计人员在软件上设置配方时所设置的写入地址）。
功能 —— 从PLC读取配方:
设置功能按钮功能为从PLC读取配方，则在触摸屏上触碰该按钮，
可以把PLC或者其他连接设备的相应连续的数据寄存器的地址上
（该地址为工程设计人员在软件上设置配方时所设置的写入地址）的数据参数读取到触摸屏上。
功能 —— 设置时间日期:
设置功能按钮功能为设置时间日期，则在触摸屏上触碰该按钮，
可以设置触摸屏内部的时间、日期。
功能 —— 前一个配方:
设置功能按钮功能为前一个配方，则在触摸屏上触碰该按钮，
可以打开当前配方的前一个配方。
若当前配方为第一个配方参数或者配方总数为1时，则触控不会改变配方参数。
功能 —— 后一个配方:
设置功能按钮功能为后一个配方，则在触摸屏上触碰该按钮，
可以打开当前配方的后一个配方。
若当前配方为最后一个配方参数或者配方总数为1时，则触控不会改变配方参数。
功能 —— 当前配方保存:
设置功能按钮功能为当前配方保存，则在触摸屏上触碰该按钮，
可以保存从PLC或者其他连接设备的相应连续的数据寄存器的地址上
（该地址为工程设计人员在软件上设置配方时所设置的写入地址）的数据参数保存为当前配方。
功能 —— 警报上移:
设置功能按钮功能为警报上移，则在触摸屏上触碰该按钮，
可以把报警控件上的报警内容上移一条，以显示所需的报警内容。
功能 —— 警报下移:
设置功能按钮功能为警报下移，则在触摸屏上触碰该按钮，
可以把报警控件上的报警内容下移一条，以显示所需的报警内容。
功能 —— 警报下翻页:
设置功能按钮功能为警报下翻页，则在触摸屏上触碰该按钮，
可以把报警控件上的报警内容下翻一页，以显示所需的报警内容。
功能 —— 警报上翻页:
设置功能按钮功能为警报上翻页，则在触摸屏上触碰该按钮，
可以把报警控件上的报警内容上翻一页，以显示所需的报警内容。
功能 —— 坐标调校:
设置功能按钮功能为坐标调校，则在触摸屏上触碰该按钮，
可以进入触摸屏的坐标微调界面，调整坐标。
调整坐标的方法：进入微调界面，
会在屏幕上依次显示出三个“+”字图标，
触摸“+”中心后触摸屏会自动调校坐标并重启。
功能 —— 系统参数:
设置功能按钮功能为系统参数，则在触摸屏上触碰该按钮，
可以打开系统参数设置画面，画面显示并可以触控修改当前触摸屏的一些信息，
比如：系统时间，屏幕保护时间，背景灯对比度等等。
功能 —— 更改用户等级:
设置功能按钮功能为更改用户等级，则在触摸屏上触碰该按钮，
可以更改当前使用者的权限。选择功能按钮为权限登陆，
则在使用者点击该功能按钮时，会弹出屏幕键盘，
使用者输入在环境参数种设定的系统权限密码，
即可获得该级别的权限，可进入大于或等于该级别的画面。
功能 —— 注销用户等级:
设置功能按钮功能为注销用户等级，则在触摸屏上触碰该按钮，
可以注销当前使用者的权限，使用户等级变成最低等级，即1级。
功能 —— 报警声音（ON/OFF）:
设置功能按钮功能为报警声（开/关），当触摸屏在有报警产生时，
会发出报警声，若要屏蔽或者开启此项功能，可用功能按钮来设置。
在画面上放置一个功能按钮，并选择报警声（开/关）功能。
若当前系统是开启了报警声，则在使用者按下该功能按钮后，
会屏蔽报警声功能；若当前系统是屏蔽了报警声，
则在使用者按下该功能按钮后会开启报警声功能。
功能 —— 触摸声音（ON/OFF）:
设置功能按钮功能为触摸声音（关闭/打开），
使用该功能键可以打开或关闭操作触摸屏时的声音。
若当前操作触摸屏发出声音，使用该功能键后，
操作触摸屏时不发出声音，反之亦然。
使用宏指令：选择“使用宏指令”，会显示宏指令列表，
用户可以选择一条宏指令，当按下功能按钮时便执行该条宏指令。
只有编译成功的宏指令才显示在下拉框列表中。
功能 —— 清除全部历史数据:
将触摸屏中保存的历史数据清空。
功能 —— 清空历史报警:
将触摸屏中保存的历史报警项清空。
功能 —— HMI保护解锁:
如果在做组态工程时设置了HMI保护功能，则用改功能输入密码解除HMI保护。
功能 —— 配方读取&保存:
将配方从下位中读取到触摸屏上，并且保存配方。
功能 —— 历史报警控件警报上移:
将触摸屏中历史报警控件中警报信息上移。
功能 —— 历史报警控件警报下移:
将触摸屏中历史报警控件中警报信息下移。
功能 —— 历史报警控件警报上翻页:
将触摸屏中历史报警控件中警报信息上翻页显示。
功能 —— 历史报警控件警报下翻页:
将触摸屏中历史报警控件中警报信息下翻页显示。
功能 —— 历史数据上移:
将触摸屏中历史数据显示器控件中信息上移。
功能 —— 历史数据下移:
将触摸屏中历史数据显示器控件中信息下移。
功能 —— 历史数据上翻页:
将触摸屏中历史数据显示器控件中信息上翻页显示。
功能 —— 历史数据下翻页:
将触摸屏中历史数据显示器控件中信息下翻页显示。
标示 —— 文本:
修改按钮的文字属性。
比如字体、粗体、斜体、大小、相对位置等等属性，用户根据自己喜爱的风格做不同尝试。
标示 —— 图片:
修改按钮的图片属性。
可以选择系统图库或者外部文件，支持JPG、BMP、PNG等格式。
宏指令:
宏指令请参考相关文档，点击此处查看
高级 —— 触控有效与通知:
请参考"高级/触控有效与通知"相关文档，点击此处查看
显现:
请参考"显现"相关文档，点击此处查看

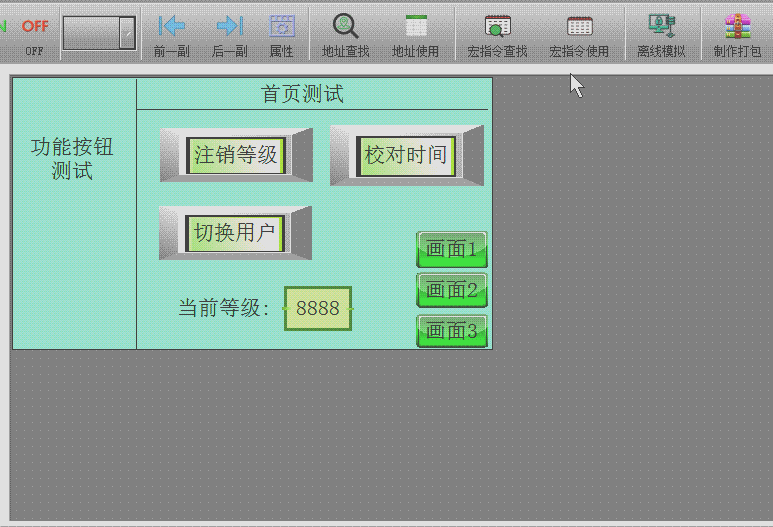

3、下面为离线模拟运行效果图，如下图：
