多态按钮

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  多态按钮的作用：根据寄存器数值，显示不同状态的按钮功能。

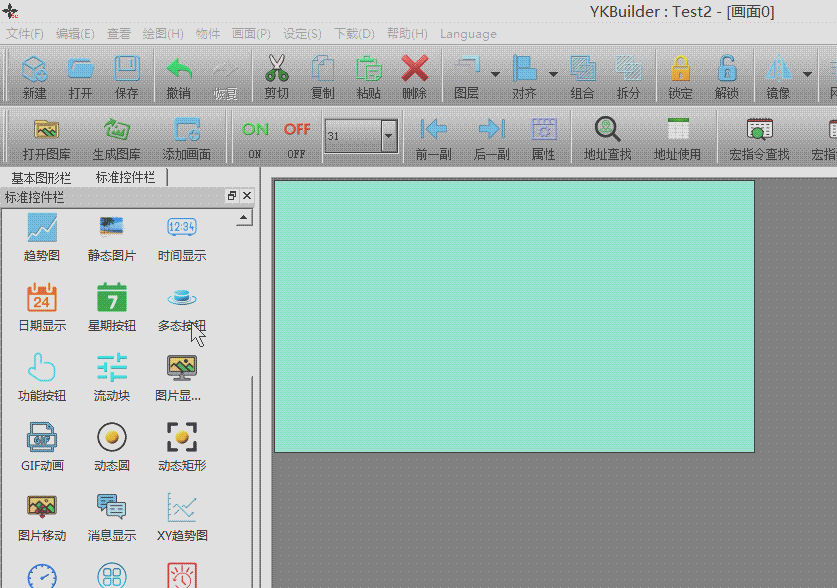

  1、点击标准控件栏中的“多态按钮”，在右侧绘图区点击左键即可添加图形，如下图：

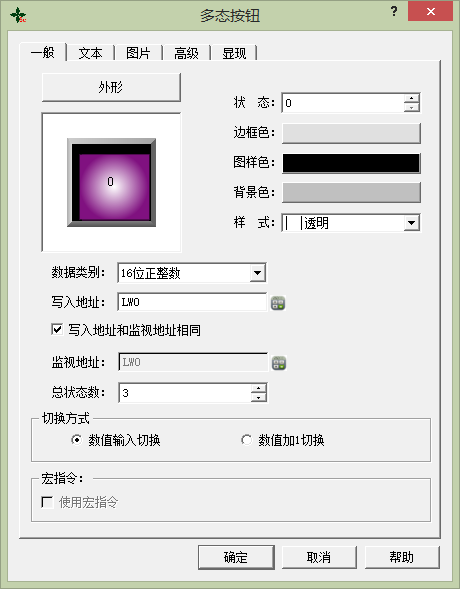

  2、双击后即可设置该按钮的属性及功能，如下图：

一般:
  包含控件功能参数，修改样式。

状态:
  显现状态2-32种状态的预览图，范围0-31。

外形:
  点击外形按钮，即可以弹出外形对话框，在该对话框中，只要你单击你想要的外形图形，就可以选择你所需要的外形，如果"样式"选透明，则外形参数就无效了。

边框色:
  当用户选择有边框的外形时，单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

前景色:
  当用户需要改变前景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的前景颜色 （仅当在选择了过渡样式的时候，前景色才能发挥作用） 前景色和背景色之间形成对比过渡，使控件更加的美观。

背景色:
  当用户需要改变背景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。

样式:
  点击该下拉框，共有20多种样式供你选择，根据需要选择不同的样式可美化控件。

数据类别 —— 16位正整数:
  所占长度16位，即16个bit位，正整数(无符号整数)，范围在0 至 65535

数据类别 —— 32位正整数:
  所占长度32位，即32个bit位，正整数(无符号整数)，范围在0 至 4294967295

写入地址:
  所关联的PLC地址，根据上述所选择的功能，来操作对应的寄存器，上图为LW0（ 内部寄存器 ）。

监视地址与写入地址相同:
  写入和监视为同一个寄存器地址，上图为LW0（ 内部寄存器 ）。

监视地址:
  所关联的PLC地址，根据上述所选择的功能，来显示对应的寄存器数值，上图为LW0（ 内部寄存器 ）。

总状态数:
  该寄存器最大能显示的状态数量，范围在2 至 32

切换方式 —— 数值输入切换:
  在触摸屏上触摸该按钮则会弹出一个数值输入键盘，输入你所需要的数值。 例如：总状态数为3，输入0时按钮显示0状态，输入2时显示2状态，当输入的数值大于状态数，则显示最后一个状态

切换方式 —— 数值输入切换:
  按下该按钮状态就会加1。例如，在0状态下，按下按钮后就会显示1状态

文本:
  修改按钮每个状态的文字属性。

  比如字体、粗体、斜体、大小、相对位置等等属性，用户根据自己喜爱的风格做不同尝试。

图片:
  修改按钮每个状态的图片属性。

  可以选择系统图库或者外部文件，支持JPG、BMP、PNG等格式。

宏指令:
  宏指令请参考相关文档，点击此处查看

高级 —— 触控有效与通知:
  请参考"高级/触控有效与通知"相关文档，点击此处查看

显现:
  请参考"显现"相关文档，点击此处查看

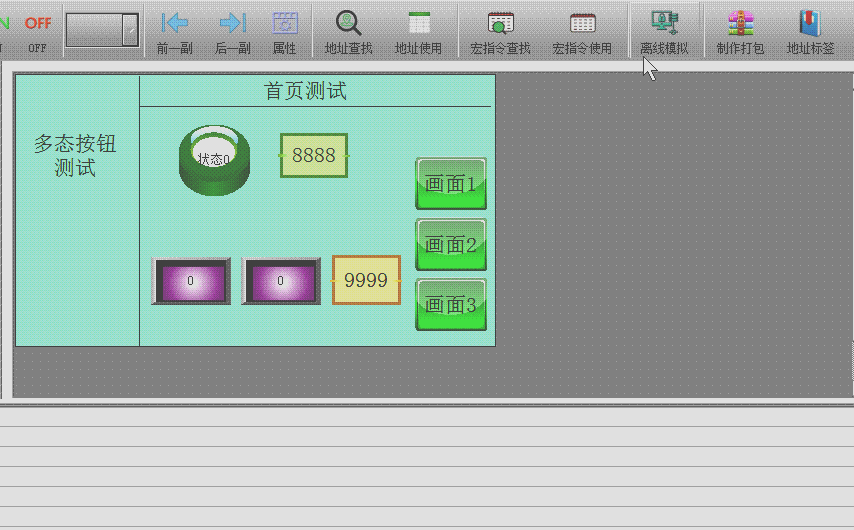

  3、下面为离线模拟运行效果图，如下图：
