报警条

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  报警条的作用：当触发报警时，以滚动文字的形式实时显示报警记录的功能，详情也可以参考 报警登录 —— 数位报警登录 。

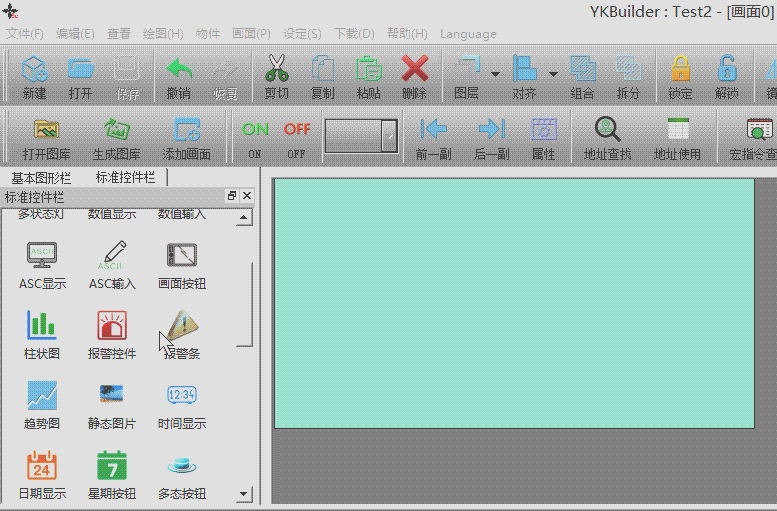

  1、点击标准控件栏中的“报警条”，在右侧绘图区点击左键即可添加图形，如下图：

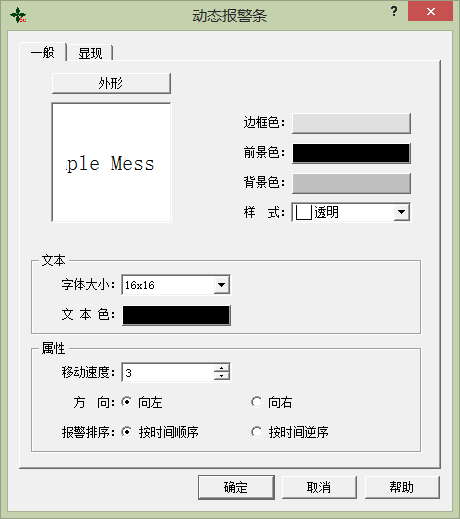

  2、双击后即可设置该按钮的属性及功能，如下图：

一般:
  包含控件功能参数，以及PLC关联的地址。

外形:
  点击外形按钮，即可以弹出外形对话框，在该对话框中，只要你单击你想要的外形图形，就可以选择你所需要的外形，如果"样式"选透明，则外形参数就无效了。

边框色:
  当用户选择有边框的外形时，单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

前景色:
  当用户需要改变前景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的前景颜色 （仅当在选择了过渡样式的时候，前景色才能发挥作用） 前景色和背景色之间形成对比过渡，使控件更加的美观。

背景色:
  当用户需要改变背景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。

样式:
  击该下拉框，共有20多种样式供你选择，根据需要选择不同的样式可美化控件。

文本 —— 字体大小:
  当有报警记录时，所显示的文字大小。

文本 —— 文本颜色:
  当有报警记录时，所显示的文字颜色。

属性 —— 移动速度:
  当有报警记录时，文字的滚动速度，数值越大滚动越快。

属性 —— 方向 —— 向左:
  当有报警记录时，文字从右至左滚动。

属性 —— 方向 —— 向向:
  当有报警记录时，文字从左至右滚动。

属性 —— 报警排序 —— 按时间顺序:
  即显示报警触发的时间先后顺序显示。

属性 —— 报警排序 —— 按时间逆序:
  即显示报警触发的时间逆序显示。

显现:
  请参考"显现"相关文档，点击此处查看

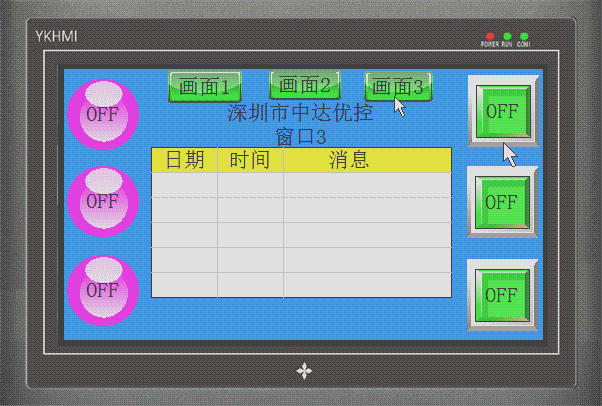

  3、下面为离线模拟运行效果图，如下图：






详细的参数请参阅 深圳中达优控官网 技术参数
