ASC显示

  示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

  ASC显示的作用:用来显示并修改一个字地址,比如三菱或台达D区等寄存器的数值,以ASC码显示在触摸屏上。

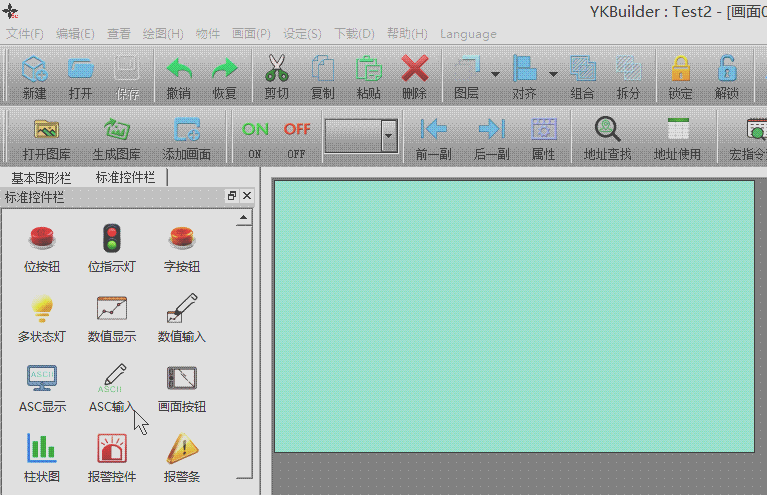

  1、点击标准控件栏中的“ASC显示”,在右侧绘图区点击左键即可添加图形,如下图:

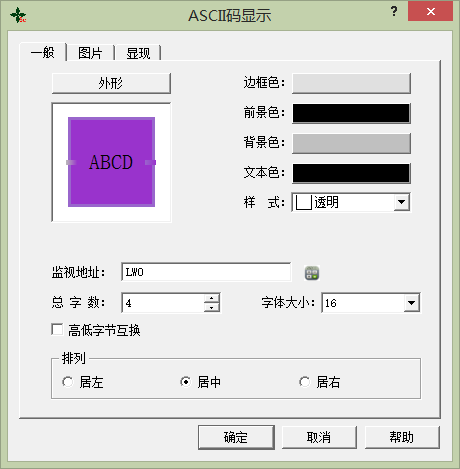

  2、双击后即可设置该按钮的属性及功能,如下图:


一般:
  包含控件功能参数,以及PLC关联的地址。

外形:
  点击外形按钮,即可以弹出外形对话框,在该对话框中,只要你单击你想要的外形图形,就可以选择你所需要的外形,如果"样式"选透明,则外形参数就无效了。

状态:
  显现状态0或1的预览图,分别显现与设置两种状态的属性(比如外形、图片、文字等)。

边框色:
  当用户选择有边框的外形时,单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

前景色:
  当用户需要改变前景色时,单击该按钮即可以在下拉的颜色选择系统上选择不同的前景颜色 (仅当在选择了过渡样式的时候,前景色才能发挥作用) 前景色和背景色之间形成对比过渡,使控件更加的美观。

背景色:
  当用户需要改变背景色时,单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。

样式:
  击该下拉框,共有20多种样式供你选择,根据需要选择不同的样式可美化控件。


排列 —— 居左:
  数值将在居左显示。

排列 —— 居中:
  数值将在居中显示。

排列 —— 居右:
  数值将在居右显示。


总字数:
  所占长度或位数,默认4个字符,范围在1 至 64

字体大小:
  显示的字体大小,默认16,范围在16 - 128,点下拉框修改。

监视地址:
  所关联的PLC地址,根据上述所选择的功能,来显示对应的寄存器数值,上图为LW0( 内部寄存器 )。

高低字节互换:
  由于部分PLC高低字节问题,勾选后输入AABB,那结果就变成BBAA。

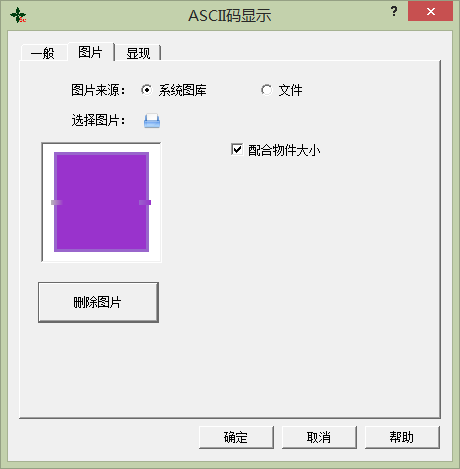

图片:
  修改按钮图形属性。

  你可以根据不同的“图片来源”为不同的状态添加不同格式的图片, 一般默认系统图库,你也可以选择外部文件,或者删除图片后将不使用图片, 当你选择好你所需要的图片后,该图片会自动的添加到“一般”页面中。 当您选择“配合物件大小”时,所选择的图片会和“一般”页面的控件一样大小。

  “字按钮”的“标示”页面和“位按钮”控件的“标示”页面类似, 可参照“ 位按钮



显现:
  请参考"显现"相关文档,点击此处查看


  3、具体内容请百度或Google搜索关键词:ASCII码表

ASCII

控制字符

ASCII

控制字符

ASCII

控制字符

ASCII

控制字符

0

NUL

32

(space)

64

@

96

1

SOH

33

65

A

97

a

2

STX

34

"

66

B

98

b

3

ETX

35

#

67

C

99

c

4

EOT

36

$

68

D

100

d

5

ENQ

37

%

69

E

101

e

6

ACK

38

&

70

F

102

f

7

BEL

39

'

71

G

103

g

8

BS

40

(

72

H

104

h

9

HT

41

)

73

I

105

i

10

LF

42

*

74

J

106

j

11

VT

43

+

75

K

107

k

12

FF

44

,

76

L

108

l

13

CR

45

-

77

M

109

m

14

SO

46

.

78

N

110

n

15

SI

47

/

79

O

111

o

16

DLE

48

0

80

P

112

p

17

DCI

49

1

81

Q

113

q

18

DC2

50

2

82

R

114

r

19

DC3

51

3

83

X

115

s

20

DC4

52

4

84

T

116

t

21

NAK

53

5

85

U

117

u

22

SYN

54

6

86

V

118

v

23

TB

55

7

87

W

119

w

24

CAN

56

8

88

X

120

x

25

EM

57

9

89

Y

121

y

26

SUB

58

:

90

Z

122

z

27

ESC

59

;

91

[

123

{

28

FS

60

92

\

124

|

29

GS

61

=

93

]

125

}

30

RS

62

94

^

126

~

31

US

63

?

95

127

DEL


  4、下面为离线模拟运行效果图,如下图:






详细的参数请参阅 深圳中达优控官网 技术参数
