新建工程

  更多资料文档与教程： 百度云盘下载

  1、打开软件之后，点工具栏的新建，或菜单中的文件/新建：

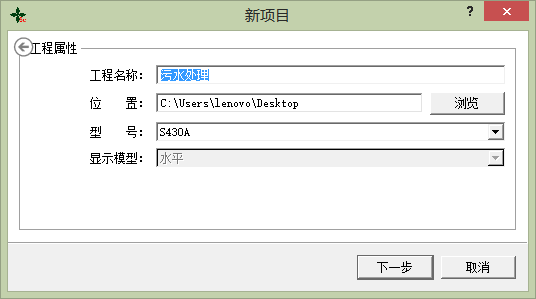

  2、如下图：


工程名称:
  此型号为新建工程时，电脑磁盘上保存的文件名，YKBuilder保存的后缀格式为.ykm。

位置:
  电脑磁盘上保存的文件夹路径，默认保存在桌面。

型号:
  此型号为新建工程时，所选择的型号，需要根据触摸屏或一体机背面的标签选择。 如果此处选择错误，将可能导致下载程序时提示型号错误无法下载组态工程。

显示模式:
  触摸屏的显示模式（横屏或竖屏）。

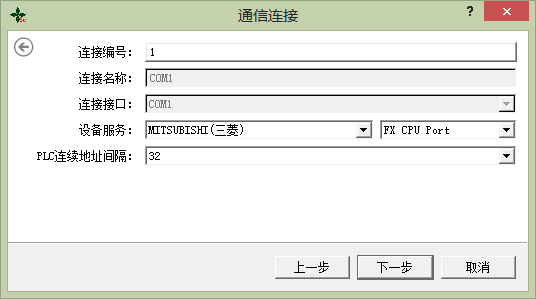

  3、然后选择连接触摸屏的PLC厂家与型号，如下图：


设备服务:
  PLC的厂家名称，一般比如三菱、台达、西门子等等。

型号:
  PLC的具体型号，上图为三菱/FX CPU Port，表示FX1S、FX1N系列的。

PLC连续间隔地址:
  一般使用YKBuilder默认，具体咨询该PLC厂家技术支持。

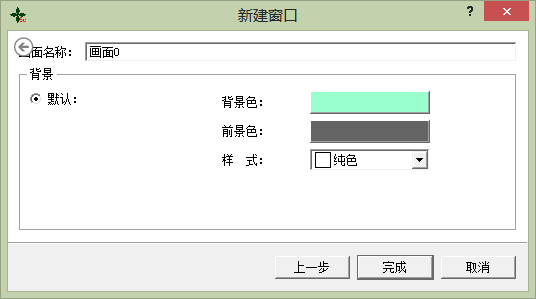

  3、然后设置画面的属性，比如背景色、前景色、填充样式，如果样式为"纯色"，则前景色不启作用：






  4、点击"完成"即可设计触摸屏的组态界面：



详细的参数请参阅 深圳中达优控官网 技术参数
