历史数据收集器

  示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  此例程包含全局宏指令(离线模拟器不执行宏指令,下载到触摸屏即可看到效果)， 用来自动设定LW100的数值为秒针、LW101的数值为秒针加20)


  用于收集寄存器中的历史数据记录，可用历史数据显示器查询报表记录、历史趋势图显示。

  在工程管理器中右键点击“历史数据收集器”会显示添加历史数据收集器。

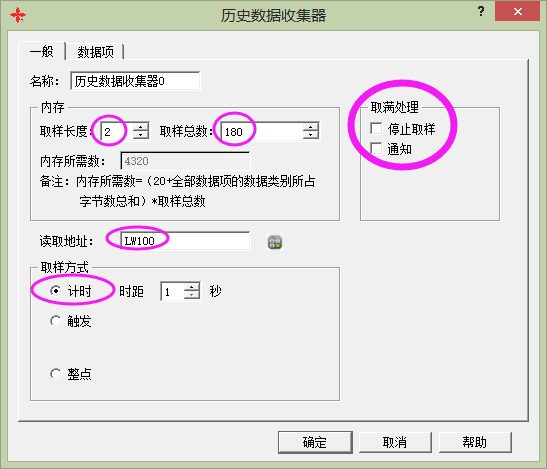

  在“工程管理器”中的“历史数据收集器0”处双击左键，弹出如下图所示对话框：






  名称
   历史数据收集器的名称备注，可随意更改。


  内存 —— 取样长度
   即采集的寄存器个数，或历史趋势图中曲线条数，上图取样长度为2，假设寄存器长度为16位，则采集D0、D1，


  内存 —— 取样总数
   即每个寄存器记录采集最大次数，上图取样总数为180，假设寄存器长度为16位则2个字节(32位占4字节)， 则所占内存大小 = (20 + 2 * 2字节 ) * 180 = 4320，此选项一般建议与历史趋势图中的参数配合使用， 历史趋势图中XY轴/时间范围，如果采集间隔为每秒1次，需要显示3分钟的曲线，那建议取样总数为180， 这样曲线可以铺满坐标轴。


  读取地址
   即历史数据收集器采集的首地址，上图为D0， 如果数据类型为16位则采集为LW100、LW101；如果数据类型为32位则采集LW100、LW102。


  取样方式 —— 计时
   采集间隔时间，最小为1秒，上图表示每一秒钟采集一次16位地址，即LW100、LW101的数值保存起来。


  取样方式 —— 触发
   受PLC地址位控制，当PLC的触点开关位地址为1时则采集1次。


  取样方式 —— 整点
   采集间隔时间，最小为1分钟，表示每多少分钟采集一次。


  取满处理 —— 停止取样
   采集达到取样数时，停止采集，如果勾选此项，那上图表示采集到180组数据后，将停止采集。


  取满处理 —— 通知
   采集达到取样数的一定百分比时，通知某一个触点开关地址设1，如果勾选此项，那上图表示采集到90%后(即90组数据)，将通知一个PLC位地址。


  数据项 —— 地址
   采集内部的地址标示，只读且无法随意更改。


  数据项 —— 名称
   采集地址对应的名称，支持中文、英文、数字符号等等。

数据类别 —— 16位正整数:
  所占长度16位，即16个bit位，正整数(无符号整数)，范围在0 至 65535

数据类别 —— 32位正整数:
  所占长度32位，即32个bit位，正整数(无符号整数)，范围在0 至 4294967295

数据类别 —— 16位整数:
  所占长度16位，即16个bit位，整数(有符号整数)，范围在-32767 至 32767

数据类别 —— 32位整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在-2147483647 至 2147483647

数据类别 —— 16位BCD正整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在0 至 9999

数据类别 —— 32位BCD正整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在0 至 99999999

数据类别 —— 32位BCD正整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在0 至 99999999

数据类别 —— 32位浮点数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围取决于精度变化而变化

显示类别 —— x位十进制正整数:
  根据数据类别位数决定范围，显示方式以十进制，字符范围(0-9)。

显示类别 —— x位十六进制正整数:
  根据数据类别位数决定范围，显示方式以十六进制，字符范围(0-9或A-F)。

显示类别 —— x位八进制正整数:
  根据数据类别位数决定范围，显示方式以八进制，字符范围(0-7)。

数据项 —— 缩放:
  当选择了“缩放”选项时，该数值显示控件显示的数据为： 当前监视地址的实际值 × 增益 + 偏移量 。

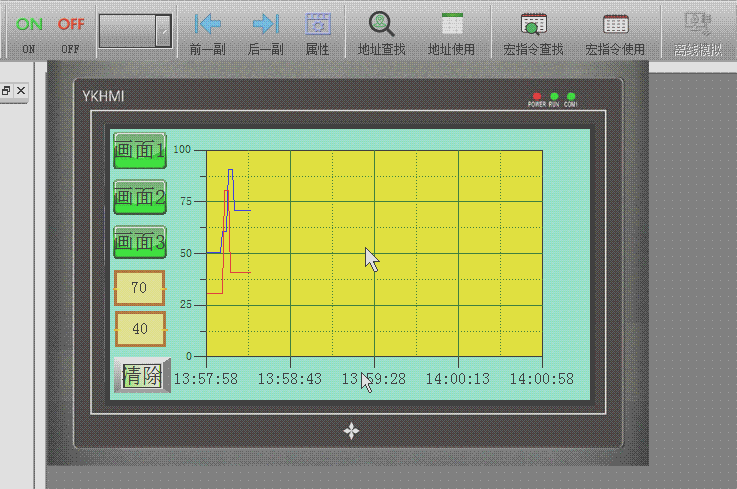

  2、下面为离线模拟运行效果图，如下图：
