用于PLC与HMI之间或者PLC与PLC之间的数据传输。在工程管理器中点击“资料传输”会显示出当前设定的资料传输列表。

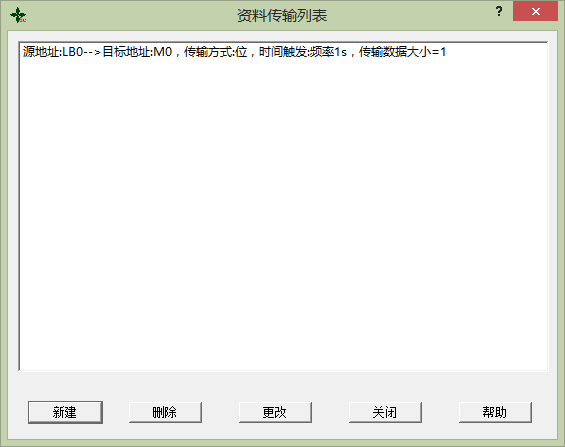

在“工程管理器”中的“资料传输”处双击左键,弹出如下图所示对话框:
新建
添加一项资料传输记录。
删除
删除选中的资料传输记录。
更改
更改选中的资料传输记录。

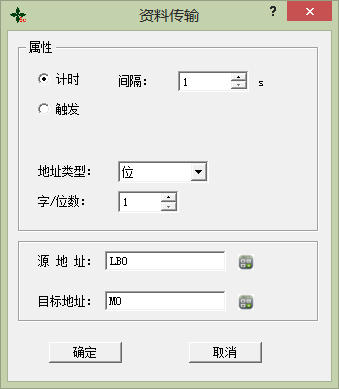

点击新建或更改后,弹出下图
计时
按照设定时间的间隔执行资料传输,单位:秒。
触发
按照设定的地址控制资料传输执行,当触发位地址为1的时候执行资料传输。
地址类型
选择要传输数据的地址类型:位/字/双字。
字/位数
输入要传输数据的长度。所输入的长度范围为1~32,个数越多通讯越慢,并影响整个系统的 通讯速度。
源地址
传输数据的源地址。源地址的类型必须跟“属性”设置的地址类型相同。
目标地址
传输数据的目标地址。目标地址的类型必须跟“属性”设置的地址类型相同。
注: 目标地址和源地址不能为同一PLC,最多可以新建10条。
