通讯接口
触摸屏的通讯口位于底面板内。型号
S1001A,
S700A,
S500A
这三款都提供了2个标准串行通讯口,
其他型号只提供1个标准串行通讯口,采用9芯针型D型口,
该口用于与PLC或者其他的控制器连接,并进行通讯。
当采用屏蔽电缆时,RS232的通讯距离不要超过15米。
与计算机连接的通讯提供一个USB通讯口,
用于下载组态,速度可达10Mbps,
采用的USB接口是B型母口。
连接不同的PLC时,通讯口的定义不同
(需在定货时指定连接的PLC的类型以方便配送通讯电缆)。

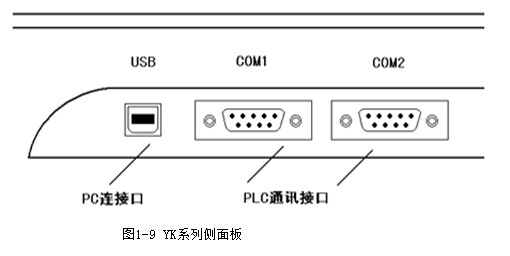

下图中配备了双串口和USB口-B型母口:
详细的参数请参阅深圳中达优控官网技术参数
