深圳中达优控HMI型号与描述

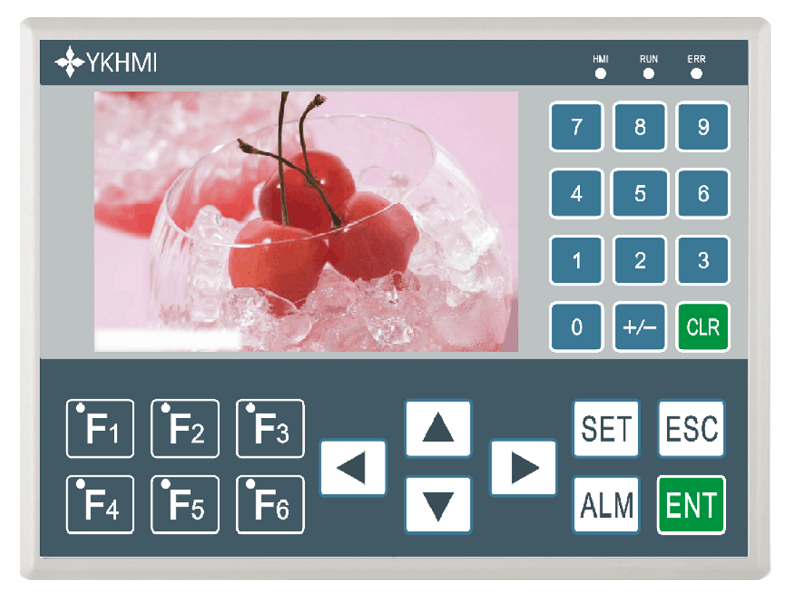

彩色文本一体机 TM-20MR-430-A (FX2N)

点击下载地址编程软件 (软件型号选一体机)

点击下载接线图说明

1.开孔尺寸:163mm X 112mm,外型尺寸:171.5mm X 120.7mm X 58.5mm

2.按键对应PLC地址

F1:M8081

F2:M8082

F3:M8083

F4:M8084

F5:M8085

F6:M8086

F1灯:M8091

F2灯:M8092

F3灯:M8093

F4灯:M8094

F5灯:M8095

F6灯:M8096

3.D区

D0-D199 200点 一般用

D200-D511 312点 保持用

D512-D7999 7488点 保持用

更多资料文档与教程: 百度云盘下载







详细的参数请参阅 深圳中达优控官网 技术参数
