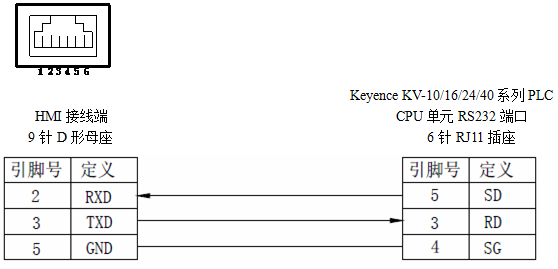

1、直接与CPU单元连接(RS232端口),RJ11端口引脚以及电缆制作图如下所示:

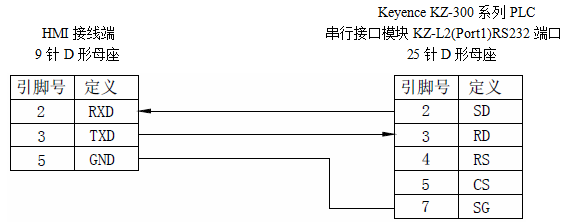

2、通过串行接口模块KZ-L2(Port1,RS232)与Keyence KZ-300系列PLC相连接,电缆制作图如下所示:




3、通过串行接口模块KZ-L2(Port2,RS232)与Keyence KZ-300系列PLC相连接,电缆制作图如下所示:

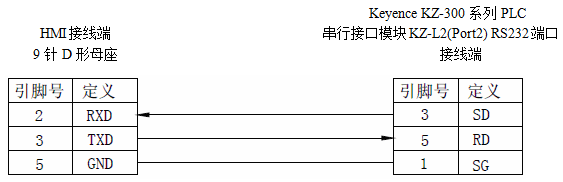

4、通过串行接口模块KZ-L2(Port2,RS232)与Keyence KZ-300系列PLC相连接,电缆制作图如下所示:

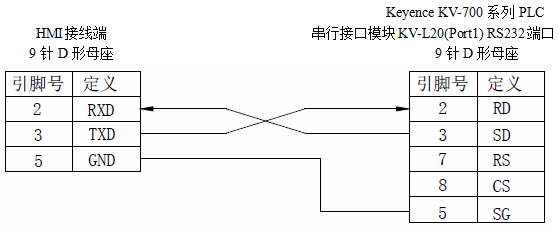

5、通过串行接口模块KV-L20(Port1,RS232)与Keyence KV-700系列PLC相连接,电缆制作图如下所示:

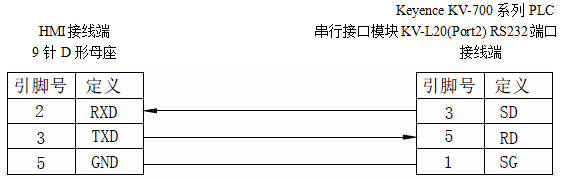

6、通过串行接口模块KV-L20(Port2,RS232)与Keyence KV-700系列PLC相连接,电缆制作图如下所示:

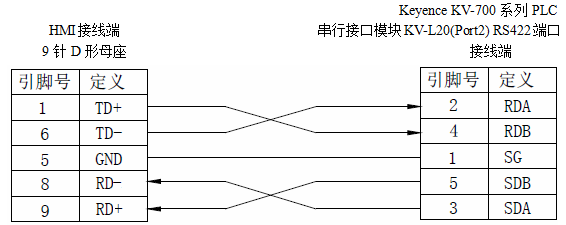

7、通过串行接口模块KV-L20(Port2,RS422)与Keyence KV-700系列PLC相连接,电缆制作图如下所示:
