设备驱动 —— MATSUSHITA(松下) —— 电缆制作

  更多资料文档与教程： 百度云盘下载

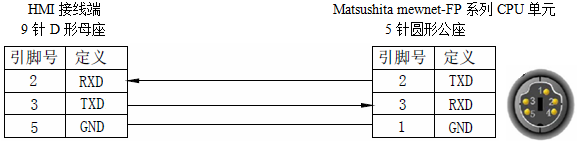

1、与CPU单元5针DIN圆形公座连接时，电缆制作图如下所示：

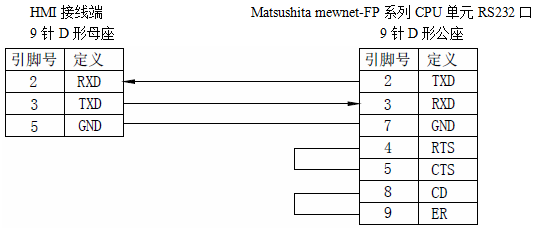

2、与CPU单元9针D形母座连接时，电缆制作图如下所示：

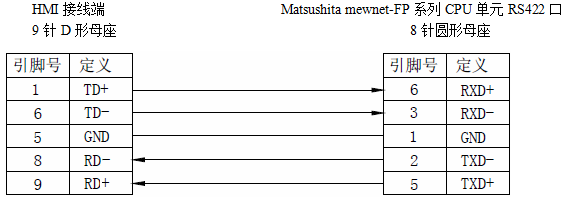

3、与CPU单元8针D形母座连接时，电缆制作图如下所示：

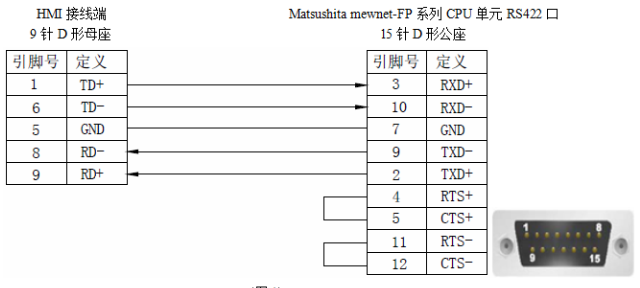

4、与CPU单元15针D形公座连接时，电缆制作图如下所示：





详细的参数请参阅 深圳中达优控官网 技术参数
