深圳中达优控 —— 设备驱动 —— EMERSON(艾默生) —— 电缆制作


设备驱动 —— EMERSON(艾默生) —— 电缆制作

  更多资料文档与教程: 百度云盘下载

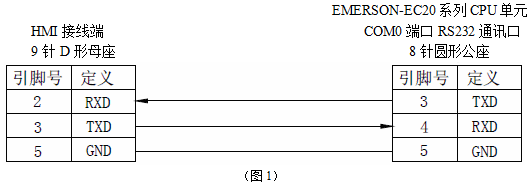

1、与艾默生EC20系列PLC连接,使用COM0通讯口(RS232)时,电缆制作图如下所示:

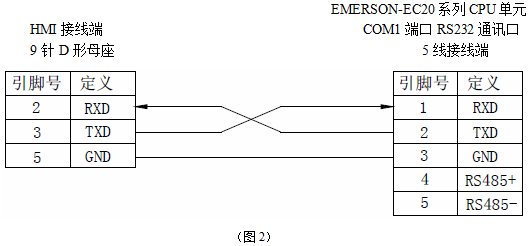

2、与艾默生EC20系列PLC连接,使用COM1通讯口(RS232)时,电缆制作图如下所示:

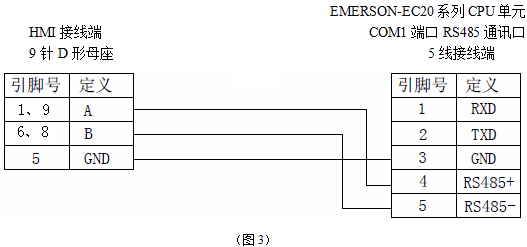

3、与艾默生EC20系列PLC连接,使用COM1通讯口(RS485)时,电缆制作图如下所示:





详细的参数请参阅 深圳中达优控官网 技术参数
