试机例程 - 寄存器排序

  寄存器排序 —— 示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

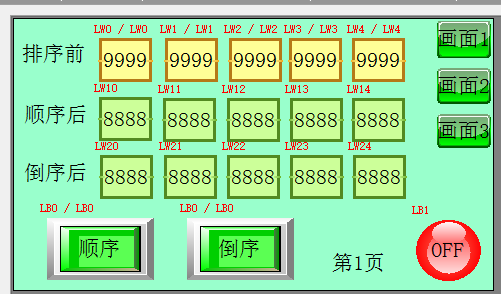

  原理:屏幕上绘制5个寄存器 数值输入按钮 地址依次为 内部寄存器地址LW0 - LW4 共绑定5个,下载至组态触摸屏后,5个寄存器随意输入数值后,点顺序或倒序,即可用冒泡算法进行排序操作, 点击触摸屏上的倒序(存放在LW10 - LW14)或顺序(存放在LW20 - LW24),右侧的指示灯会取反操作。

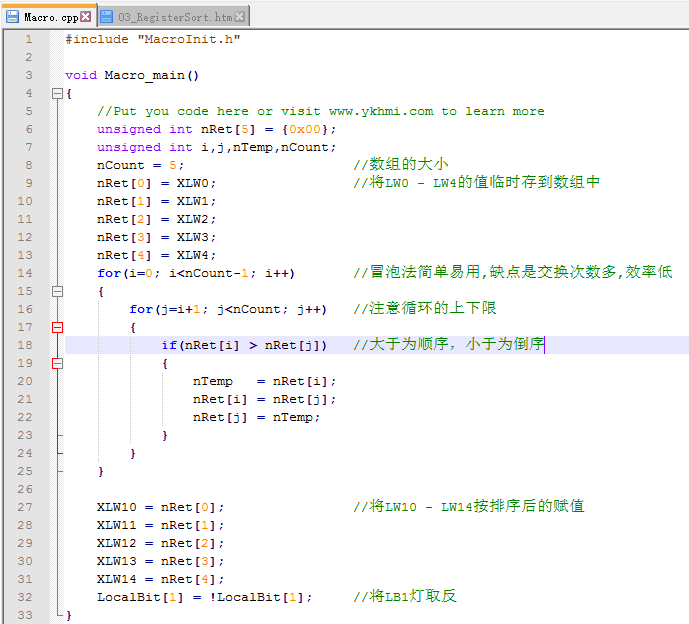

1、依次点击主菜单上面的,设定/宏编辑器,新建(CTRL+N),即可创建一个宏指令,如下图所示。




2、变量关联XLW0 - XLW4分别对应内部地址LW0至LW4、XLW10 - XLW14分别对应LW10至LW14,运行后即可使用冒泡算法将寄存器数值排序操作。

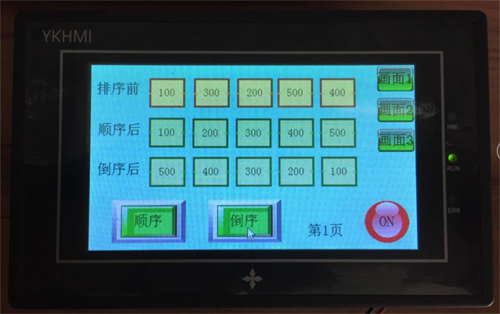

3、接通24V直流电源,下载到触摸屏后,效果如下:
