深圳中达优控 —— 标准控件 —— 历史趋势图
历史趋势图
示例程序下载：
此处点右键/目标另存为
更多资料文档与教程：
百度云盘下载
历史趋势图的作用：显示历史数据收集器的趋势图功能，一般用来做温度、压力等历史记录的趋势图。

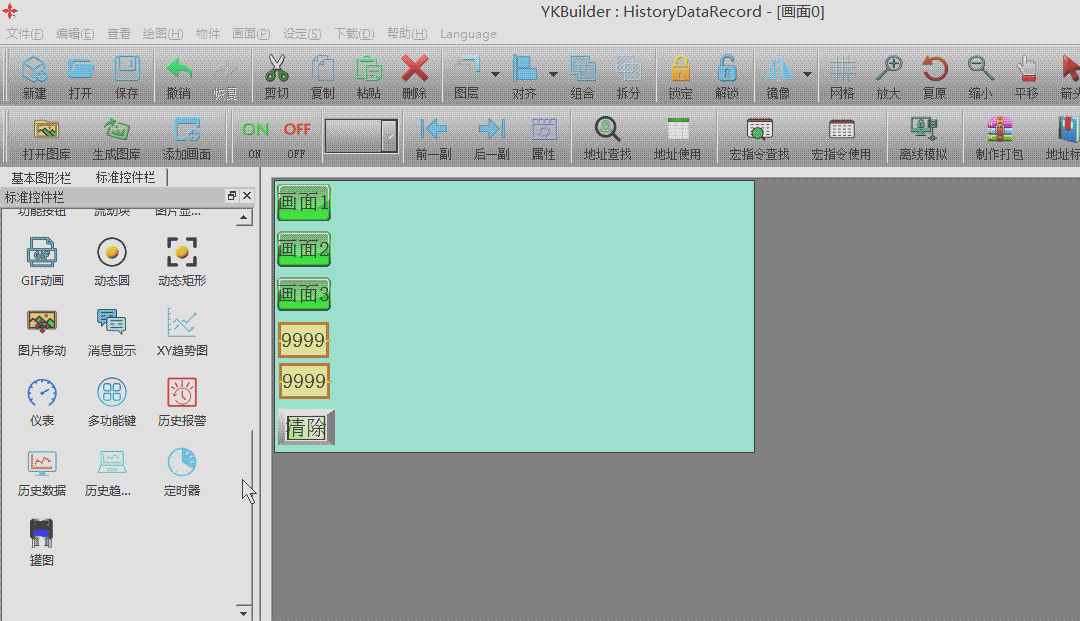

1、点击标准控件栏中的“历史趋势图”，在右侧绘图区点击左键即可添加图形，如下图：

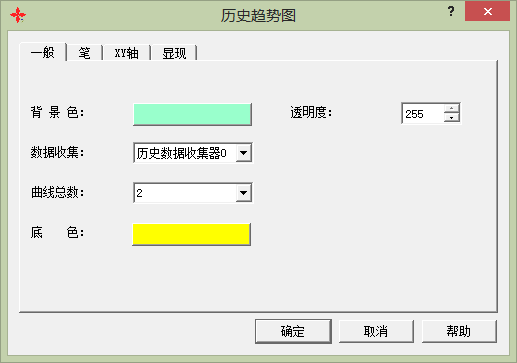

2、双击后即可设置该按钮的属性及功能，如下图：
背景色:
当用户需要改变背景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。
底色:
当用户选择有边框的外形时，单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。
数据收集:
采集的收集器名称，
请在工程管理器中先右键添加"历史数据收集器"。
曲线条数:
需要显示的曲线条数，最小1条，最大8条。

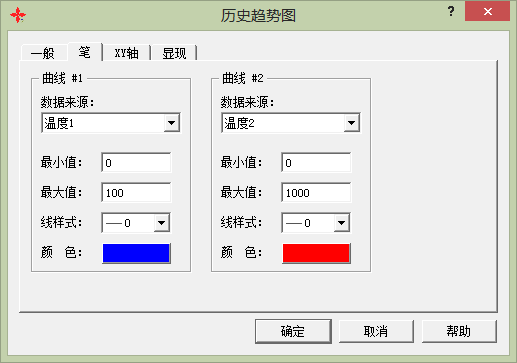

笔
调整曲线的画笔属性，最小1条，最大8条。
笔 —— 最小值:
当前曲线序号的画笔范围的最小值。
笔 —— 最大值:
当前曲线序号的画笔范围的最大值。
笔 —— 线条样式:
当前曲线序号的画笔的线条样式。
笔 —— 线条样式:
当前曲线序号的画笔的线条颜色。

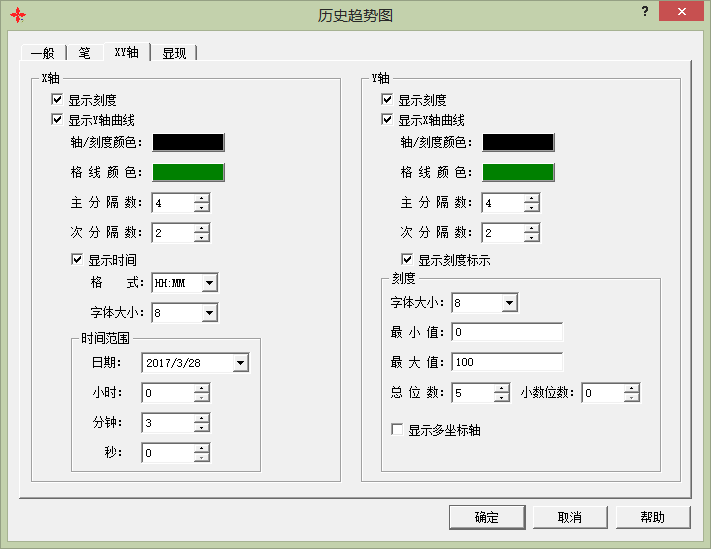

XY轴 —— X轴 —— 时间范围:
坐标轴上面显示的时间范围，假设历史收集器的取样总数为180，取样方式为计时每1秒一次，
那坐标轴上面刚好3分钟 * 60秒 = 180组数据，一般建议时间范围与取样总数对应起来。
XY轴:
修改X或Y轴属性风格。
XY轴 —— X轴 —— 显示刻度:
是否显示X轴的刻度。
XY轴 —— X轴 —— 显示Y轴曲线:
是否显示Y轴曲线。
XY轴 —— X轴 —— 轴/曲线颜色:
调整X轴/曲线颜色。
XY轴 —— X轴 —— 格线颜色:
调整X轴格线颜色。
XY轴 —— X轴 —— 主分隔数:
将X轴分割多少个主要刻度数(大刻度个数)。
XY轴 —— X轴 —— 次分隔数:
将X轴分割多少个次要刻度数(小刻度个数)。
XY轴 —— X轴 —— 显示刻度标示:
是否显示X轴刻度标示。
XY轴 —— X轴 —— 字体:
X轴刻度标示的字体大小。
XY轴 —— Y轴 —— 显示刻度:
是否显示Y轴的刻度。
XY轴 —— Y轴 —— 显示X轴曲线:
是否显示X轴曲线。
XY轴 —— Y轴 —— 轴/曲线颜色:
调整Y轴/曲线颜色。
XY轴 —— Y轴 —— 格线颜色:
调整Y轴格线颜色。
XY轴 —— Y轴 —— 主分隔数:
将Y轴分割多少个主要刻度数(大刻度个数)。
XY轴 —— Y轴 —— 次分隔数:
将Y轴分割多少个次要刻度数(小刻度个数)。
XY轴 —— Y轴 —— 显示刻度标示:
是否显示Y轴刻度标示。
XY轴 —— Y轴 —— 字体:
Y轴刻度标示的字体大小。
XY轴 —— Y轴 —— 最小值:
Y轴刻度标示的最小值。
XY轴 —— Y轴 —— 最大值:
Y轴刻度标示的最大值。
XY轴 —— Y轴 —— 总位数:
Y轴刻度标示的总位数。
XY轴 —— Y轴 —— 小数位:
Y轴刻度标示的小数位数。
显现:
请参考"显现"相关文档，点击此处查看
3、下面为离线模拟运行效果图，如下图：
