深圳中达优控 —— 标准控件 —— 历史报警显示器


历史报警显示器

  示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

  历史报警显示器的作用:当触发报警时,以表格的形式存储显示报警记录的功能,与 报警控件 的区别是:
  a.报警控件是实时显示当前报警记录,一旦报警被消除,则报警控件中跟随消失;
  b.历史报警显示器则不然,只要产生一条报警,组态系统将立即存储至内部数据库中,可翻阅回查当天所有报警记录,如须触摸屏掉电保存,请将 系统参数/掉电保存参数/历史报警 打勾;

  详情也可以参考 报警登录 —— 数位报警登录

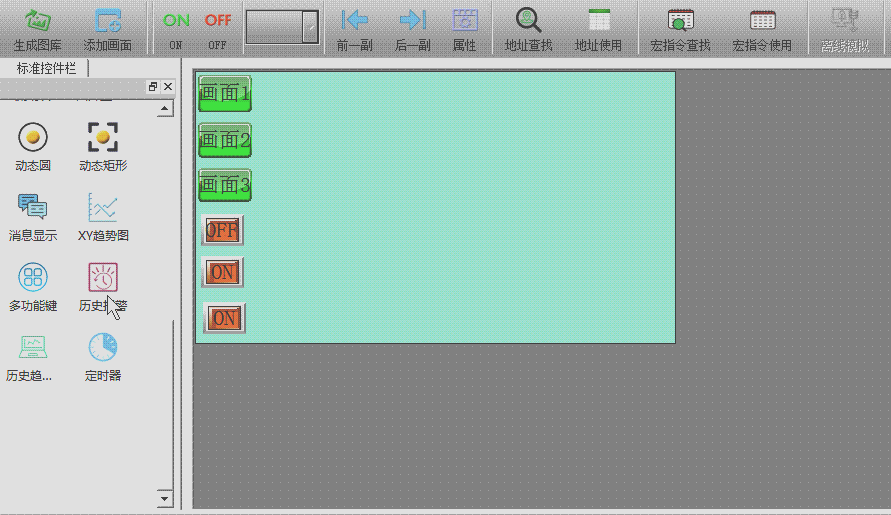

  1、点击标准控件栏中的“历史报警”,在右侧绘图区点击左键即可添加图形,如下图:

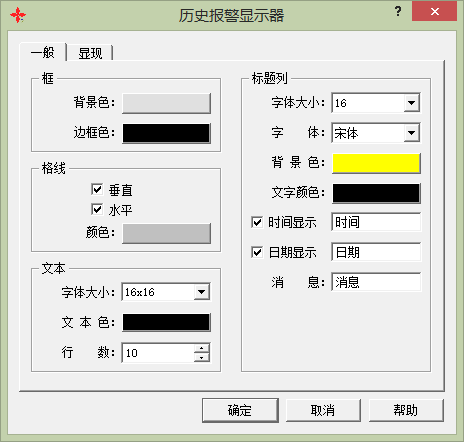

  2、双击后即可设置该按钮的属性及功能,如下图:


一般:
  包含控件功能参数,修改表格样式。

框 —— 背景色:
  选择修改外框的背景色。

框 —— 边框色:
  单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

格线 —— 垂直:
  是否显示垂直格子的线条。

格线 —— 水平:
  是否显示水平格子的线条。

格线 —— 颜色:
  是否显示格子的线条的颜色。

文本 —— 字体大小:
  当有报警记录时,所显示的文字大小。

文本 —— 文本颜色:
  当有报警记录时,所显示的文字颜色。

文本 —— 行数:
  每一个报警控件能显示的最大报警记录条数。


标题列 —— 字体大小:
  标题列文字的大小,上图即为"时间"、"日期"、"消息",这几个文字的大小。

标题列 —— 字体:
  标题列文字的字体名称,中文系统默认为系统自带的宋体,英文版为System字体。

标题列 —— 背景色:
  标题列文字的背景色。

标题列 —— 文字色:
  标题列文字的颜色。

标题列 —— 日期显示:
  是否显示标题列的日期,默认第一列的标题,默认为"日期"。

标题列 —— 时间显示:
  是否显示标题列的时间,默认第二列的标题,默认为"时间"。

标题列 —— 消息:
  默认第三列的标题,默认为"消息"。


显现:
  请参考"显现"相关文档,点击此处查看


  3、下面为离线模拟运行效果图,如下图:






详细的参数请参阅 深圳中达优控官网 技术参数
