图片移动
示例程序下载:
此处点右键/目标另存为
更多资料文档与教程:
百度云盘下载
图片移动的作用:根据寄存器数值,按X或Y轴来移动图形轨迹的变化过程。一般用作实时显示运动轨迹,比如模拟机器动作。

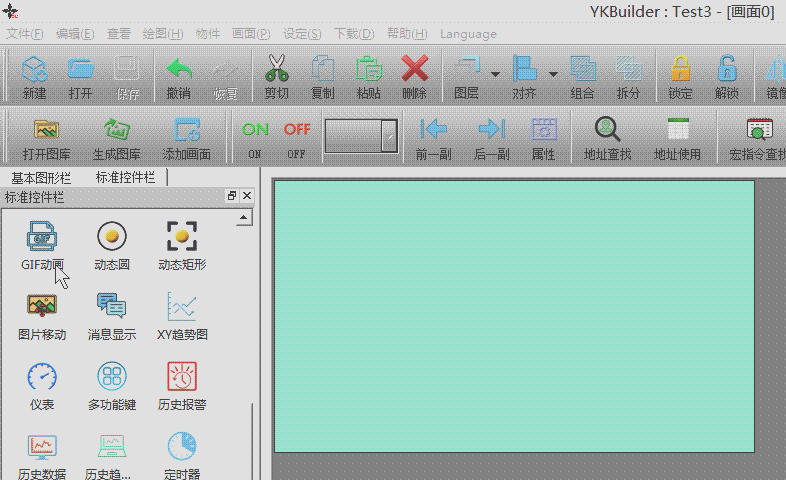

1、点击标准控件栏中的“图片移动”,在右侧绘图区点击左键即可添加图形,如下图:

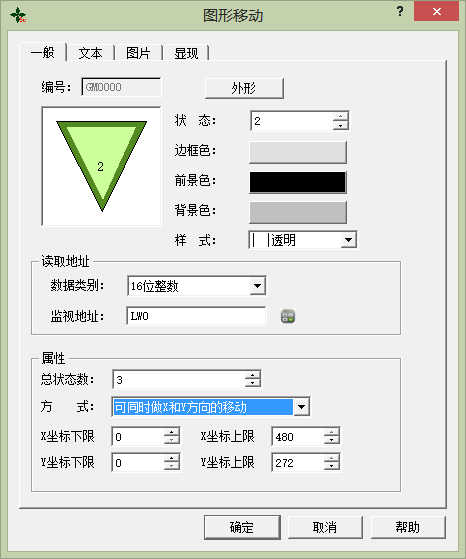

2、双击后即可设置该按钮的属性及功能,如下图:
数据类别 —— 16位整数:
所占长度16位,即16个bit位,整数(有符号整数),范围在-32767 至 32767
数据类别 —— 32位整数:
所占长度32位,即32个bit位,整数(有符号整数),范围在-2147483647 至 2147483647
监视地址:
所关联的PLC地址,根据上述所选择的功能,来显示对应的寄存器数值,上图为LW0(
内部寄存器
)。
总状态数:
当前控件有多少种状态,范围1-32。
方式:
以下都是以设定监视地址为内部储存地址LW1,数据类别为16位数。为例说明各个移动方式:
沿X轴做水平方向移动:该图形只在水平方向移动,垂直方向不移动,且移动范围不能低于X
坐标下限和高于X坐标上限。总状态数为监视地址LW1的值,X坐标为LW2 值。
沿Y轴做垂直方向移动:该图形只在垂直方向移动,水平方向不移动,且移动范围不能低于Y
坐标下限和高于Y坐标上限。总状态数为监视地址为LW1的值,Y坐标为LW2 的值。
可同时做X轴Y轴方向移动:图形可以在水平和垂直方向移动,且在X轴方向移动范围不能低
于X坐标下限和高于X坐标上限;在Y轴方向移动的范围不能低于Y坐标下限和 高于Y坐标上
限。总状态数为监视地址为LW1的值,X坐标为LW2的值,Y坐标为LW3的值。
沿X轴按比例做水平方向移动:该图形只在水平方向移动,垂直方向不移动,且移动范围不能
低于X坐标下限和高于X坐标上限。总状态数为监视地址LW1的值,X坐标为LW2的值。
沿Y轴按比例做垂直方向移动:该图形只在垂直方向移动,水平方向不移动,且移动范围不能低
于Y坐标下限和高于Y坐标上限。总状态数为监视地址LW1的值,X坐标为 LW2的值。
沿X轴按比例做反水平方向移动:该图形只在水平方向移动,垂直方向不移动,且移动范围不能
低于X坐标下限和高于X坐标上限。总状态数为监视地址LW1的值,X坐标 为LW2的值。
沿Y轴按比例做反垂直方向移动:该图形只在垂直方向移动,水平方向不移动,且移动范围不能
低于Y坐标下限和高于Y坐标上限。总状态数为监视地址LW1的值,X坐标为LW2的值。
上图所选地址为LW0(
内部寄存器
),矩形左上角顶点X坐标为LW0,矩形左上角顶点Y坐标为LW1,矩形宽度为LW2,矩形高度为LW3。
文本:
修改按钮每个状态的文字属性。
比如字体、粗体、斜体、大小、相对位置等等属性,用户根据自己喜爱的风格做不同尝试。
图片:
修改按钮每个状态的图片属性。
可以选择系统图库或者外部文件,支持JPG、BMP、PNG等格式。
显现:
请参考"显现"相关文档,点击此处查看

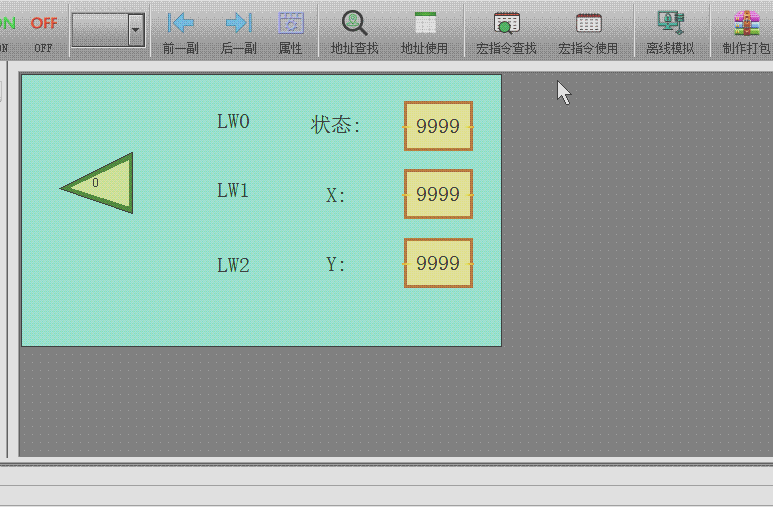

3、下面为离线模拟运行效果图,如下图:
