动态矩形

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  动态矩形的作用：根据寄存器数值动态移动图形的轨迹与大小变化。

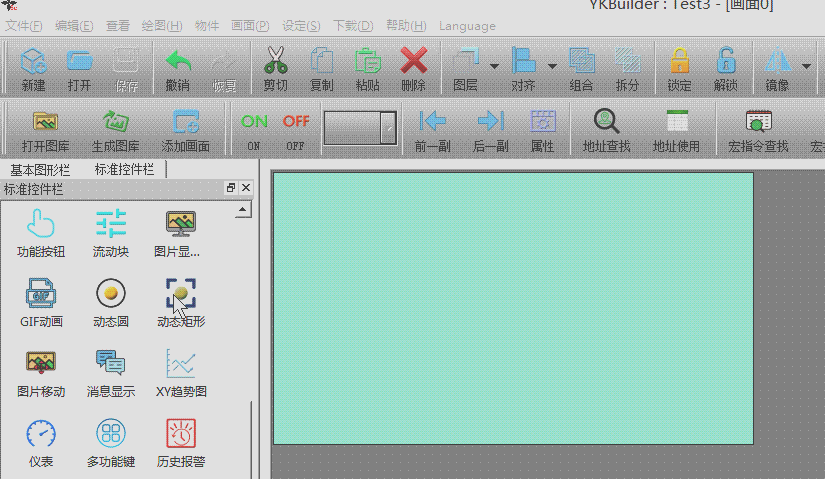

  1、点击标准控件栏中的“动态矩形”，在右侧绘图区点击左键即可添加图形，如下图：

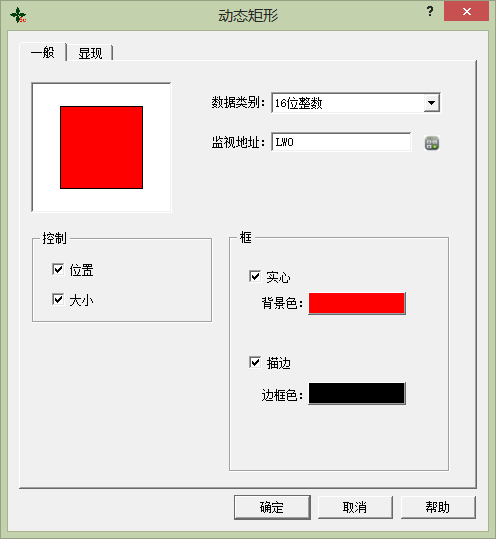

  2、双击后即可设置该按钮的属性及功能，如下图：

数据类别 —— 16位整数:
  所占长度16位，即16个bit位，整数(有符号整数)，范围在-32767 至 32767

数据类别 —— 32位整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在-2147483647 至 2147483647

监视地址:
  所关联的PLC地址，根据上述所选择的功能，来显示对应的寄存器数值，上图为LW0（ 内部寄存器 ）。

控制 —— 位置或大小:
  用户选择了位置，没有选择大小：矩形的高度和宽度不会随代表高度和宽度的监视地址值改变而改变； 矩形的位置会随代表矩形x坐标和y坐标的监视地址值改变而改变。 用户选择了大小，没有选择位置：矩形的高度和宽度会随如下四个固定点改变，但矩形的位置不会改变。
  左上：矩形的固定点在左上角，矩形的大小向右下角延伸。
  右上：矩形的固定点在右上角，矩形的大小向左下角延伸。
  左下：矩形的固定点在左下角，矩形的大小向右上角延伸。
  右下：矩形的固定点在右下角，矩形的大小向左上角延伸。


  上图所选地址为LW0（ 内部寄存器 ），矩形左上角顶点X坐标为LW0，矩形左上角顶点Y坐标为LW1，矩形宽度为LW2，矩形高度为LW3。

框 —— 实心:
  当用户没有选择实心时，则该矩形为空心矩形，没有背景色。否则该矩形为实心矩形，背景色选项可更改圆的背景色。

框 —— 背景色:
  更改矩形的背景色。

框 —— 描边:
  用户没有选择描边选项时，该矩形没有边线，继而也不能改变边缘线的颜色。否则该矩形是带边缘线的圆，边框色选项可改变边缘线的颜色。

框 —— 边框色:
  更改矩形的边框色。

显现:
  请参考"显现"相关文档，点击此处查看

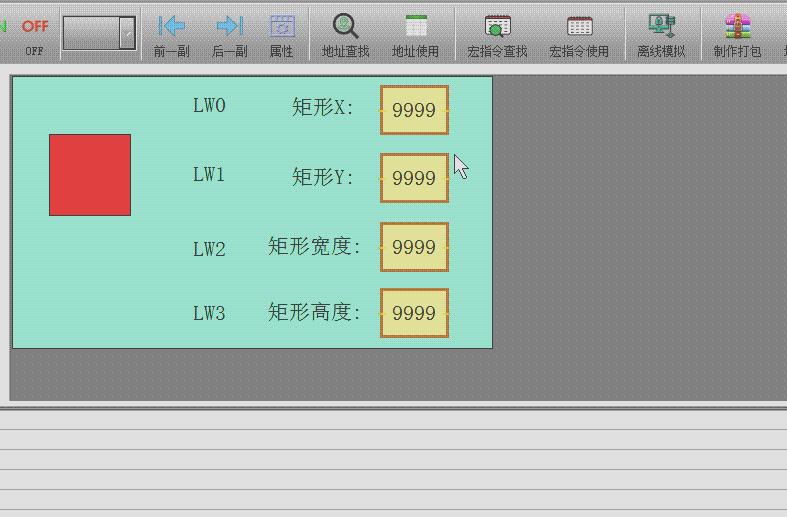

  3、下面为离线模拟运行效果图，如下图：
