流动块

  示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

  流动块的作用:显示一个流动的块状图形,一般用作进度条、水流、电流等动态效果。

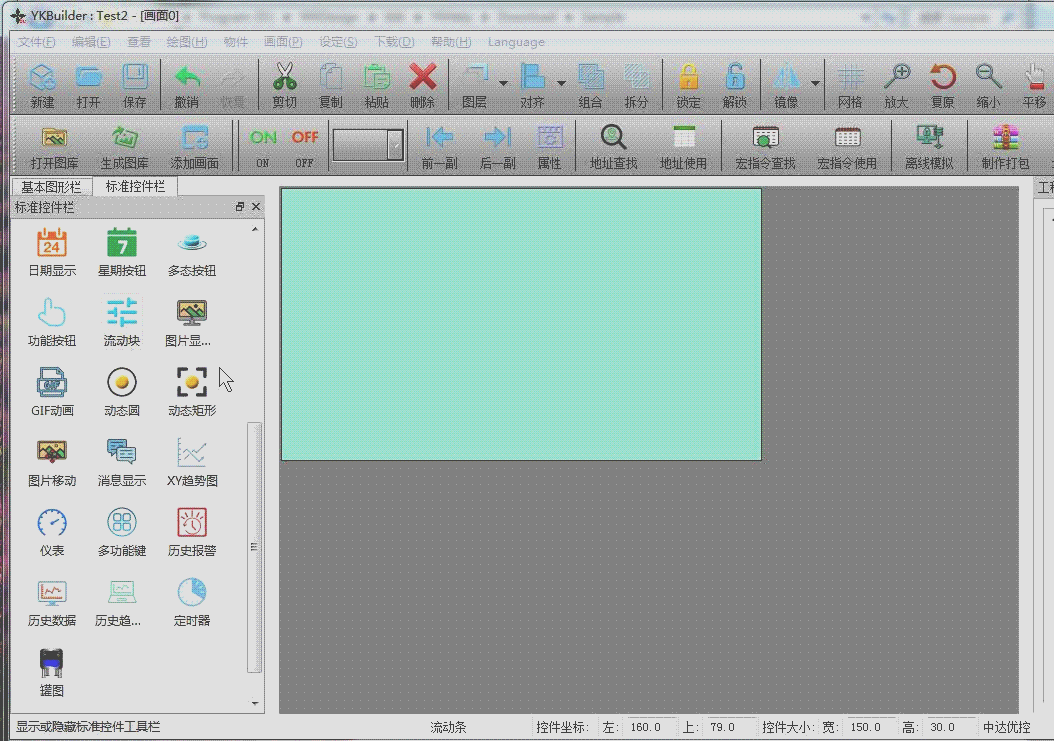

  1、点击标准控件栏中的“流动块”,在右侧绘图区点击左键即可添加图形,如下图:

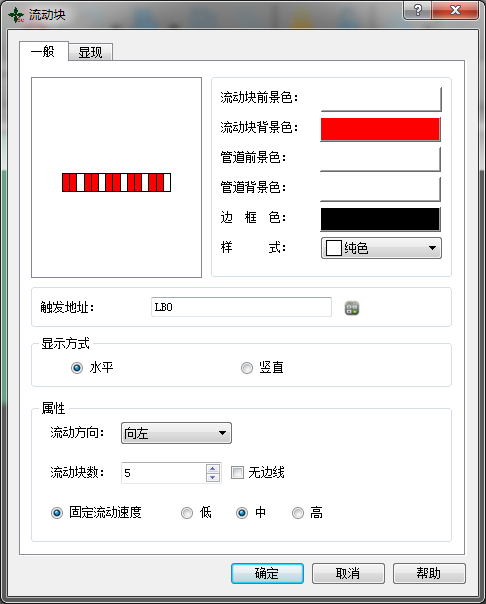

  2、双击后即可设置该按钮的属性及功能,如下图:


一般:
  包含控件功能参数,修改样式。

流动块前景色:
  流动块前景颜色。

流动块背景色:
  流动块背景颜色。

管道前景色:
  管道前景颜色。

管道背景色:
  管道背景颜色。

边框色:
  当用户选择有边框的外形时,单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

样式:
  点击该下拉框,共有20多种样式供你选择,根据需要选择不同的样式可美化控件。


触发地址:
  所关联的触发位PLC地址,即当此地址触发为1的时候,流动块才开始水平或垂直方向滚动,上图为LB0( 内部寄存器 )的地址。

显示方式:
  流动块的显示方式,分为水平或垂直。

流动方向:
  流动块的流动方向,如果为水平则为向左流动或向右流动;如果为垂直则为向上流动或向下流动。

流动块数:
  流动块的块数(即为上图中的红色块数,每块有2个)。

无边线:
  是否有无边框线(即外框线)。

流动速度:
  分为低、中、高,分别代表三种不同的速度。


显现:
  请参考"显现"相关文档,点击此处查看

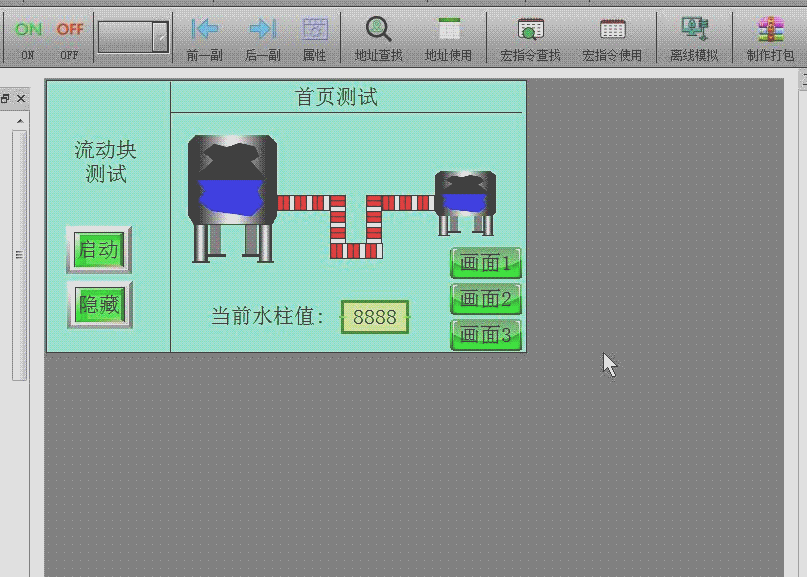

  3、下面为离线模拟运行效果图,如下图:






详细的参数请参阅 深圳中达优控官网 技术参数
