画面按钮

  示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程: 百度云盘下载

  画面按钮的作用:用来切换不同窗口或画面的功能。

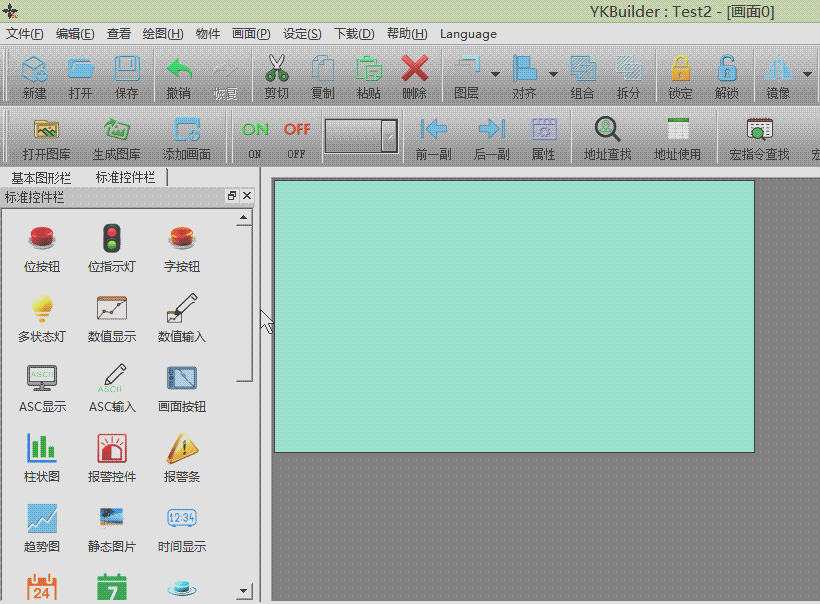

  1、点击标准控件栏中的“ASC输入”,在右侧绘图区点击左键即可添加图形,如下图:

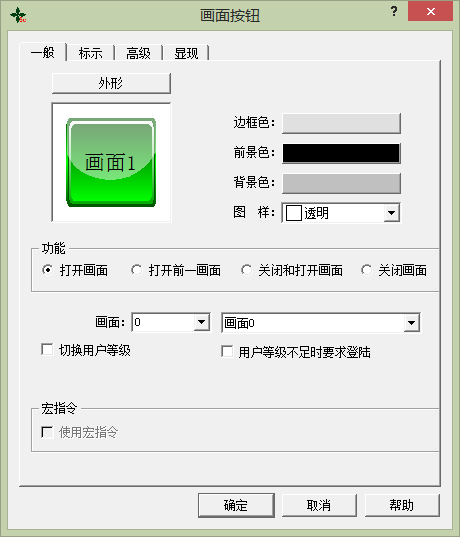

  2、双击后即可设置该按钮的属性及功能,如下图:


一般:
  包含控件功能参数,以及PLC关联的地址。

外形:
  点击外形按钮,即可以弹出外形对话框,在该对话框中,只要你单击你想要的外形图形,就可以选择你所需要的外形,如果"样式"选透明,则外形参数就无效了。

状态:
  显现状态0或1的预览图,分别显现与设置两种状态的属性(比如外形、图片、文字等)。

边框色:
  当用户选择有边框的外形时,单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

前景色:
  当用户需要改变前景色时,单击该按钮即可以在下拉的颜色选择系统上选择不同的前景颜色 (仅当在选择了过渡样式的时候,前景色才能发挥作用) 前景色和背景色之间形成对比过渡,使控件更加的美观。

背景色:
  当用户需要改变背景色时,单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。

样式:
  点击该下拉框,共有20多种样式供你选择,根据需要选择不同的样式可美化控件。


功能 —— 打开画面:
  打开指定的画面,从下面的下拉框中选择序号或名称, 用户可在画面选项中选择要打开的画面, 这样用户在触摸屏中点击该按钮就可以跳转到用户所要打开的画面。 该功能可以在画面或者窗口中使用,数字编号从0开始。

功能 —— 打开前一副画面:
  当选择该功能时,用户在触摸屏中点击该按钮时就可以跳转到该页面的前一个画面,该功能只能在画面页面中使用。

功能 —— 关闭和打开画面:
  该功能只能在窗口页面中使用,该功能可以关闭当前窗口并打开别的窗口或者画面。

功能 —— 关闭画面:
  该功能只能在窗口页面中使用,该功能可以关闭当前窗口页面。


总字数:
  所占长度或位数,默认4个字符,范围在1 至 64

字体大小:
  显示的字体大小,默认16,范围在16 - 128,点下拉框修改。

写入地址:
  所关联的PLC地址,根据上述所选择的功能,来操作对应的寄存器,上图为LW0( 内部寄存器 )。

监视:
  如果勾选后,将拥有ASC显示功能。

监视地址与写入地址相同:
  写入和监视为同一个寄存器地址,上图为LW0( 内部寄存器 )。

监视地址:
  所关联的PLC地址,根据上述所选择的功能,来显示对应的寄存器数值,上图为LW0( 内部寄存器 )。

高低字节互换:
  由于部分PLC高低字节问题,勾选后输入AABB,那结果就变成BBAA。

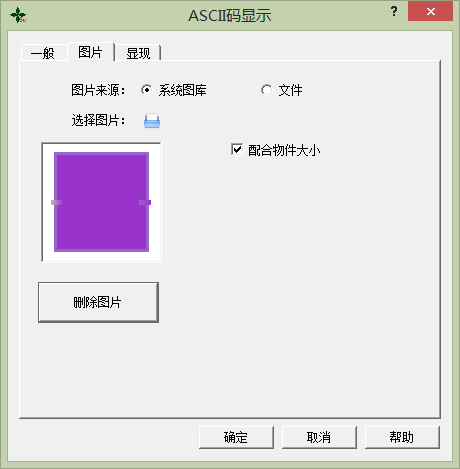

图片:
  修改按钮图形属性。

  你可以根据不同的“图片来源”为不同的状态添加不同格式的图片, 一般默认系统图库,你也可以选择外部文件,或者删除图片后将不使用图片, 当你选择好你所需要的图片后,该图片会自动的添加到“一般”页面中。 当您选择“配合物件大小”时,所选择的图片会和“一般”页面的控件一样大小。

  “字按钮”的“标示”页面和“位按钮”控件的“标示”页面类似, 可参照“ 位按钮



宏指令:
  宏指令请参考相关文档,点击此处查看

高级 —— 触控有效与通知:
  请参考"高级/触控有效与通知"相关文档,点击此处查看

显现:
  请参考"显现"相关文档,点击此处查看


  3、具体内容请百度或Google搜索ASCII码表

ASCII

控制字符

ASCII

控制字符

ASCII

控制字符

ASCII

控制字符

0

NUL

32

(space)

64

@

96

1

SOH

33

65

A

97

a

2

STX

34

"

66

B

98

b

3

ETX

35

#

67

C

99

c

4

EOT

36

$

68

D

100

d

5

ENQ

37

%

69

E

101

e

6

ACK

38

&

70

F

102

f

7

BEL

39

'

71

G

103

g

8

BS

40

(

72

H

104

h

9

HT

41

)

73

I

105

i

10

LF

42

*

74

J

106

j

11

VT

43

+

75

K

107

k

12

FF

44

,

76

L

108

l

13

CR

45

-

77

M

109

m

14

SO

46

.

78

N

110

n

15

SI

47

/

79

O

111

o

16

DLE

48

0

80

P

112

p

17

DCI

49

1

81

Q

113

q

18

DC2

50

2

82

R

114

r

19

DC3

51

3

83

X

115

s

20

DC4

52

4

84

T

116

t

21

NAK

53

5

85

U

117

u

22

SYN

54

6

86

V

118

v

23

TB

55

7

87

W

119

w

24

CAN

56

8

88

X

120

x

25

EM

57

9

89

Y

121

y

26

SUB

58

:

90

Z

122

z

27

ESC

59

;

91

[

123

{

28

FS

60

92

\

124

|

29

GS

61

=

93

]

125

}

30

RS

62

94

^

126

~

31

US

63

?

95

127

DEL

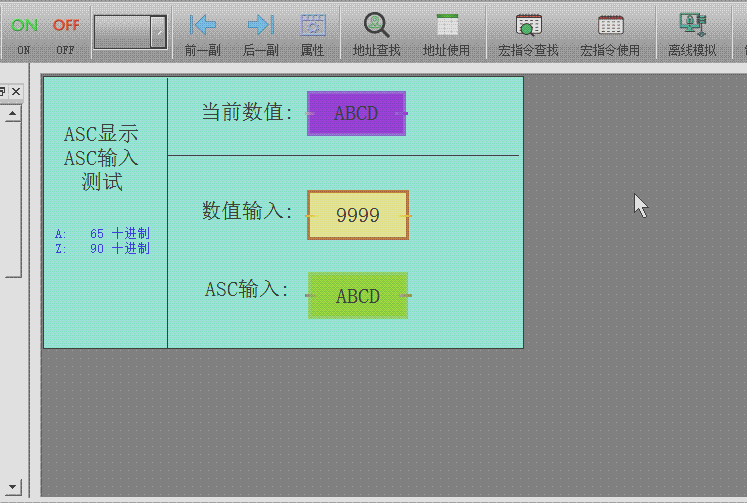

  4、下面为离线模拟运行效果图,如下图:






详细的参数请参阅 深圳中达优控官网 技术参数
