字按钮

  示例程序下载： 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  字按钮的作用：用来控制一个字地址，比如三菱或台达D区，一般用来设常数、手动输入数值、输入密码、自加或自减等功能，主要用来设置数值参数。

  1、点击标准控件栏中的“字按钮”，在右侧绘图区点击左键即可添加图形，如下图：

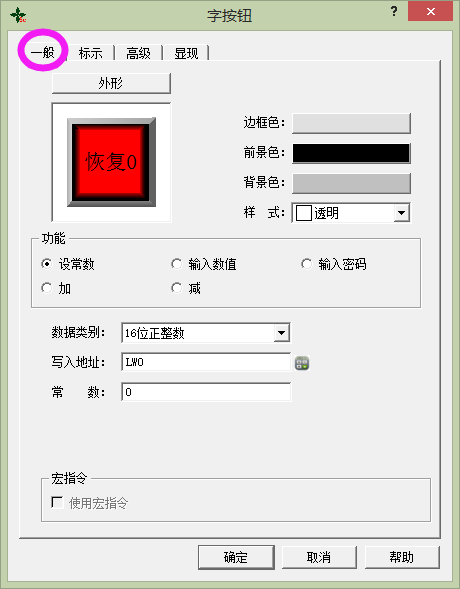

  2、双击后即可设置该按钮的属性及功能，如下图：

一般:
  包含控件功能参数，以及PLC关联的地址。

外形:
  点击外形按钮，即可以弹出外形对话框，在该对话框中，只要你单击你想要的外形图形，就可以选择你所需要的外形，如果"样式"选透明，则外形参数就无效了。

状态:
  显现状态0或1的预览图，分别显现与设置两种状态的属性(比如外形、图片、文字等)。

边框色:
  当用户选择有边框的外形时，单击该按钮即可以在下拉的颜色选择系统上为该边框选择不同的颜色。

前景色:
  当用户需要改变前景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的前景颜色 （仅当在选择了过渡样式的时候，前景色才能发挥作用） 前景色和背景色之间形成对比过渡，使控件更加的美观。

背景色:
  当用户需要改变背景色时，单击该按钮即可以在下拉的颜色选择系统上选择不同的背景颜色。

样式:
  击该下拉框，共有20多种样式供你选择，根据需要选择不同的样式可美化控件。

功能 —— 设常数:
  当按钮点击时，会给寄存器设定一个固定常数。

功能 —— 输入数值:
  当按钮点击时，会弹出内置数值输入框，给寄存器手动设定一个数值，显示明文数字。

功能 —— 输入密码:
  当按钮点击时，会弹出内置数值输入框，给寄存器手动设定一个数值，显示**密码防止别人看到。

功能 —— 加:
  当按钮点击时，会根据当前值，自加预设的常数，需要设定最大值范围。

功能 —— 减:
  当按钮点击时，会根据当前值，自减预设的常数，需要设定最小值范围。

数据类别 —— 16位正整数:
  所占长度16位，即16个bit位，正整数(无符号整数)，范围在0 至 65535

数据类别 —— 32位正整数:
  所占长度32位，即32个bit位，正整数(无符号整数)，范围在0 至 4294967295

数据类别 —— 16位整数:
  所占长度16位，即16个bit位，整数(有符号整数)，范围在-32767 至 32767

数据类别 —— 32位整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在-2147483647 至 2147483647

数据类别 —— 16位BCD正整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在0 至 9999

数据类别 —— 32位BCD正整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在0 至 99999999

数据类别 —— 32位BCD正整数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围在0 至 99999999

数据类别 —— 32位浮点数:
  所占长度32位，即32个bit位，整数(有符号整数)，范围取决于精度变化而变化

写入地址:
  所关联的PLC地址，根据上述所选择的功能，来操作对应的寄存器，上图为LW0（ 内部寄存器 ）。

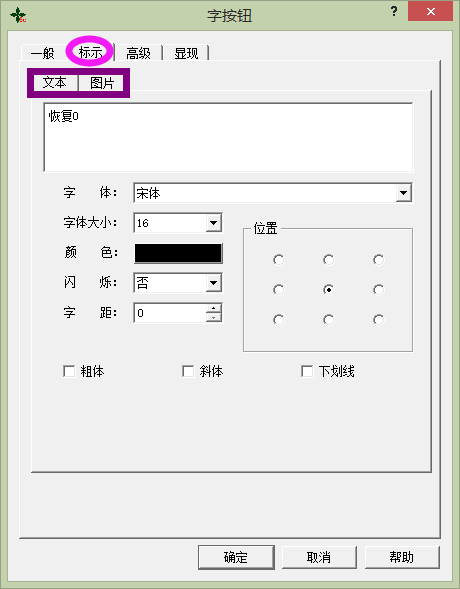

标示:
  修改按钮图形或文字属性。

  该页面还分有两个标签，分别为“文本”、“图片”，比如字体属性、更改或删除图片。

  “字按钮”的“标示”页面和“位按钮”控件的“标示”页面类似， 可参照“ 位按钮 ”控件。 因“字按钮“只有一个状态， 所以“字按钮”控件的“标示”页面少了“状态1文本”和“状态1图片”这两个属性页面。 除此之外，功能都是相同的。“字按钮”选择的是32位的数据类别时，其存储的地址占用2个字的长度， 比如往SIEMENS(西门子)PLC的数据寄存器里写入数值时，写入的地址为V10时， 则占用的数据寄存器地址包括V10和V11两个地址， 若用户还用其他控件监视V11的数值时将会出现错误。 用户在使用32位数据类型时需注意，避免对数据和地址的操作错误。

宏指令:
  宏指令请参考相关文档，点击此处查看

高级:
  请参考"高级"相关文档，点击此处查看

显现:
  请参考"显现"相关文档，点击此处查看

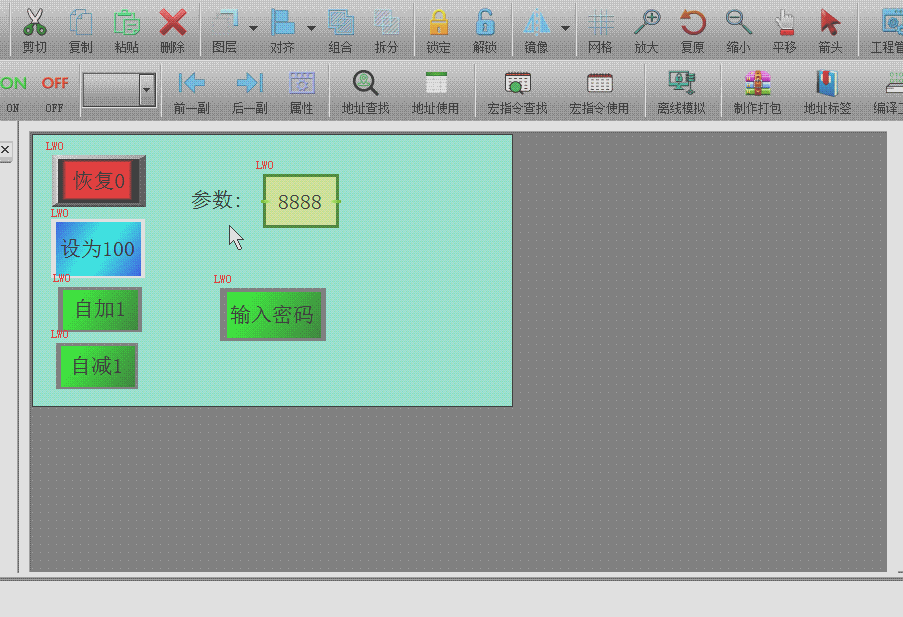

  2、下面为离线模拟运行效果图，如下图：






详细的参数请参阅 深圳中达优控官网 技术参数
