HMI保护

  示例程序下载: 此处点右键/目标另存为

  更多资料文档与教程： 百度云盘下载

  HMI保护功能主要是用来分时间段锁机，比如分期付款功能问题，一旦锁机将进入特定画面，需要密码解锁才能继续使用。

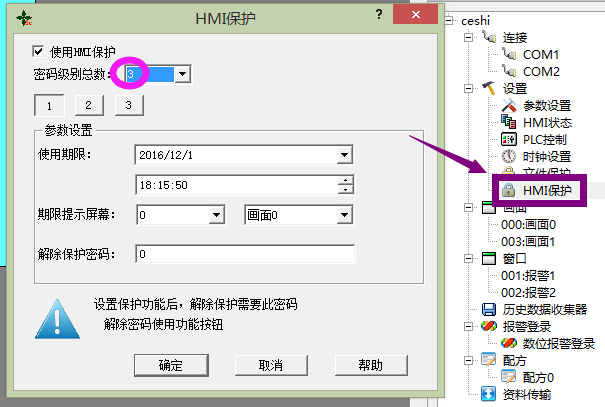

  用户设置了在一定的期限内HMI可以正常的使用HMI， 如果时间超过了用户规定好的时间，则HMI会跳转到用户先前设置好的指定画面中去， 使得HMI不能再继续使用，如果想要重新使用该HMI， 用户则得通过“功能按钮”中的“HMI解锁”功能，输入正确的解锁密码后才能使用该HMI。 双击“工程管理器”中的“HMI保护”选项，弹出如下图所示对话框：




  使用HMI保护
   表示是否使用人机保护功能，去掉则表示关闭。

  密码级别总数
   表示需要输多少次密码，可以理解为需要分期付款的次数，下图表示3期付款:

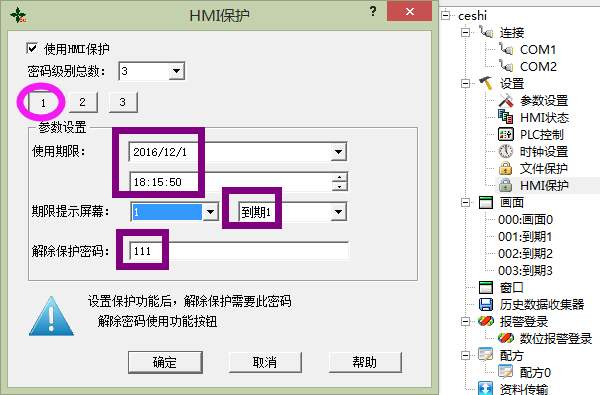

   锁机时间: 2016-12-01 18:15:50 提示画面: 到期1 解锁密码: 111

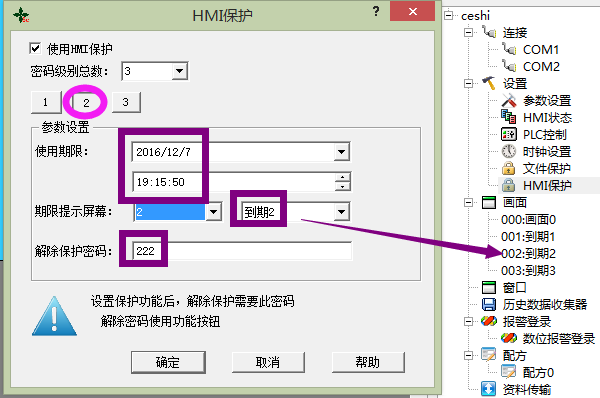

   锁机时间: 2016-12-07 19:15:50 提示画面: 到期2 解锁密码: 222

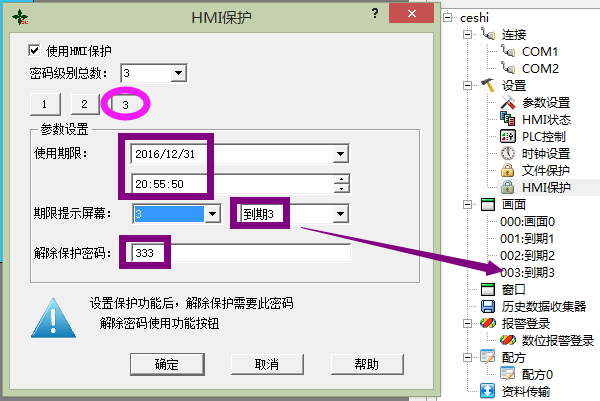

   锁机时间: 2016-12-31 20:55:50 提示画面: 到期3 解锁密码: 333







  解锁方法
   新建一个锁机提示画面，在上面添加"功能按钮"，功能选"HMI保护解锁"


  小小提示：
  1.密码级别从1-10依次递增，对应的使用期限、使用时间、使用次数选项也应该依次递增， 也就是密码级别2的使用期限不应该小于密码级别1的使用期限。
  2.使用时间的单位为小时，假如密码级别1设定使用时间为2小时， 当触摸屏运行2小时后，即同样跳转到画面1提示已到期.
  3.使用次数的单位为次，假设密码级别1设定使用次数为1次， 当触摸屏运行一次后，下次断电启动时，即同样跳转到画面1提示已到期.
  4.使用期限、使用时间、使用次数三个条件的关系是“或”，满足任意条件均将跳转至使用到期的画面号。
  以上举例说明了HMI的密码级别，操作类似，用户可参照综上所述。



详细的参数请参阅深圳中达优控官网技术参数
