时钟设置

  写时间到PLC —— 示例程序下载: 左键单击此处

  与PLC时间相同 —— 示例程序下载: 左键单击此处

  更多资料文档与教程: 百度云盘下载

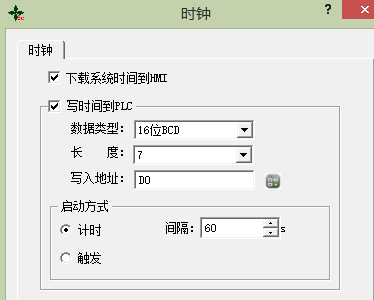

  时钟设置分为把系统的时间下载到HMI中、写时间到PLC和与PLC同步这三大功能。 双击“工程管理器”中的“时钟设置”选项,弹出如下图所示对话框:








下载系统时间到HMI:
  如图所示,是否把电脑系统的时钟信息下载到触摸屏中。

写时间到PLC:
  1.数据类别和长度为默认值。
  2.写入地址:即把系统的时间信息写到对应的PLC地址中。
  3.启动方式:
   计时:即以设置好的时间间隔为时间单位,循环的把系统的时间信息写到对应的PLC地址中。
   触发:当触发地址位为1时把系统的时间信息写到对应的PLC地址中。

   提示:上图为D0测试,则 年(D0)、月(D1)、日(D2)、时(D3)、分(D4)、秒(D5)、星期(D6)

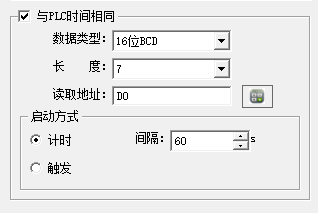

与PLC时间相同:
  1.数据类别和长度为默认值。
  2.读取地址:即读取PLC地址中信息。
  3.启动方式:
   计时:即以设置好的时间间隔为时间单位,循环的把系统的时间信息写到对应的PLC地址中。
   触发:当触发地址为1的时候把写到对应的PLC地址中时间,写入到触摸屏同步HMI系统时间。

   提示:上图为D0测试,则 年(D0)、月(D1)、日(D2)、时(D3)、分(D4)、秒(D5)、星期(D6)




详细的参数请参阅深圳中达优控官网技术参数
