HMI人机状态设置,即把HMI当前的状态信息写入到PLC的数据寄存器中。

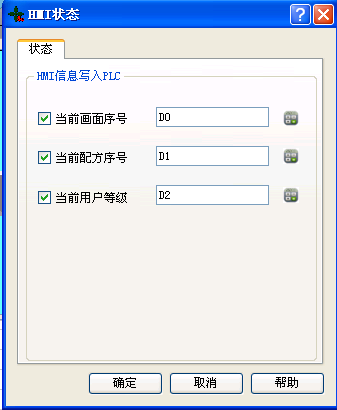

双击“工程管理器”中的“HMI状态”选项,弹出如下图所示对话框:
当前画面序号:
如图所示,将会把当前画面的序号写入到D0地址,画面序号从0开始。
当前配方序号:
如图所示,将会把当前配方的序号写入到D1地址,配方序号从0开始。
当前用户等级:
如图所示,将会把当前用户的等级写入到D2地址,等级从1开始,最大值8。
