深圳中达优控HMI型号与描述
彩色触摸一体机 7寸一体机 MM_40MR_12MT_700_FX_C
(FX1N全兼容)
点击下载: 组态编程软件 (型号选S700A，PLC厂商选三菱FX CPU)
点击下载: 接线图说明
AD输入可以改成热敏电阻.
对应的地址如下:
AD0 D110 RT0 D120
AD1 D111 RT1 D121
AD2 D112 RT2 D122
AD3 D113 RT3 D123
特别提示：Y0、Y1、Y2、Y3晶体管和继电器是并联在一起的，
用到晶体管时继电器会动作会响(不影响使用)。继电器那里请勿接线。
更多资料文档与教程：
百度云盘下载
详细的参数请参阅
深圳中达优控官网

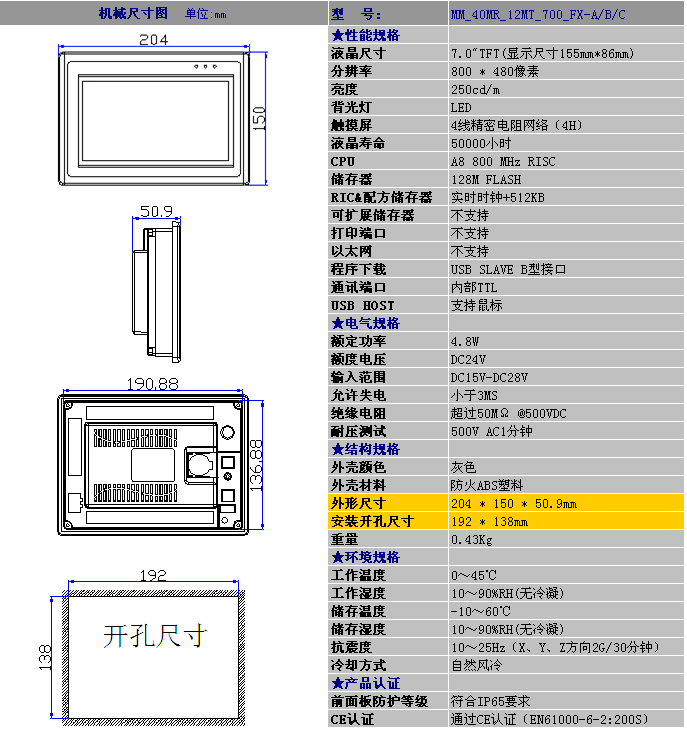

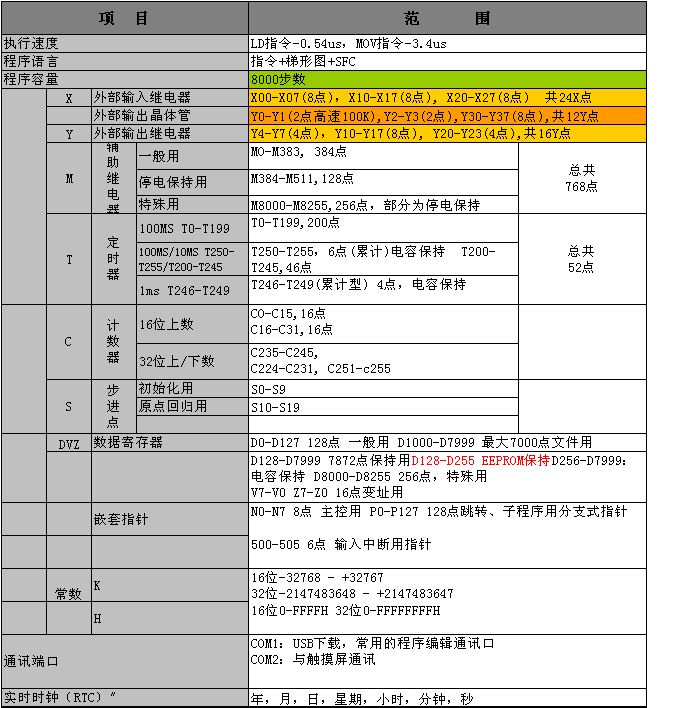

技术参数
